TaC жабыны PVT қолданбаларында SiC кристалының өсуін қалай жақсартады

TaC жабыны PVT қолданбаларында SiC кристалының өсуін қалай жақсартады

Кремний карбиді (SiC) қазір электр көліктерінің қуат тізбегінде, жаңартылатын энергия түрлендіргіштерінде және жоғары жиілікті қуат модульдерінде байқалған прогрестің көп бөлігін негіздейді. Өндіріс экономикасы мен құрылғы өнімділігі екеуі де SiC кристалының өлшемдерін үлкейтуге, партия шығымдылығын арттыруға және ақаулар популяциясын басуға байланысты. Бұл мақсаттарға жету нақты реттелген процесс рецепттерінен көбірек талап етеді. Жылу өрісі материалдарының тұтастығы мен ұзақ қызмет ету мерзімі, әсіресе физикалық буларды тасымалдау (PVT) пештерінің ішіндегі агрессивті жағдайларды ескере отырып, бірдей шешуші болады.

Графит бөлшектерінің беткі инженерия нұсқаларының ішінде тантал карбидінің (TaC) химиялық буының тұндыру (CVD) өлшенетін тартымдылыққа ие болды. Бұл жабын субстратты жай ғана қорғамайды; ол ең қатал қызметті көретін компоненттердің бетінің химиясын және жылу реакциясын белсенді түрде өзгертеді.

PVT пешінің ішінде қандай TaC жабыны бар?

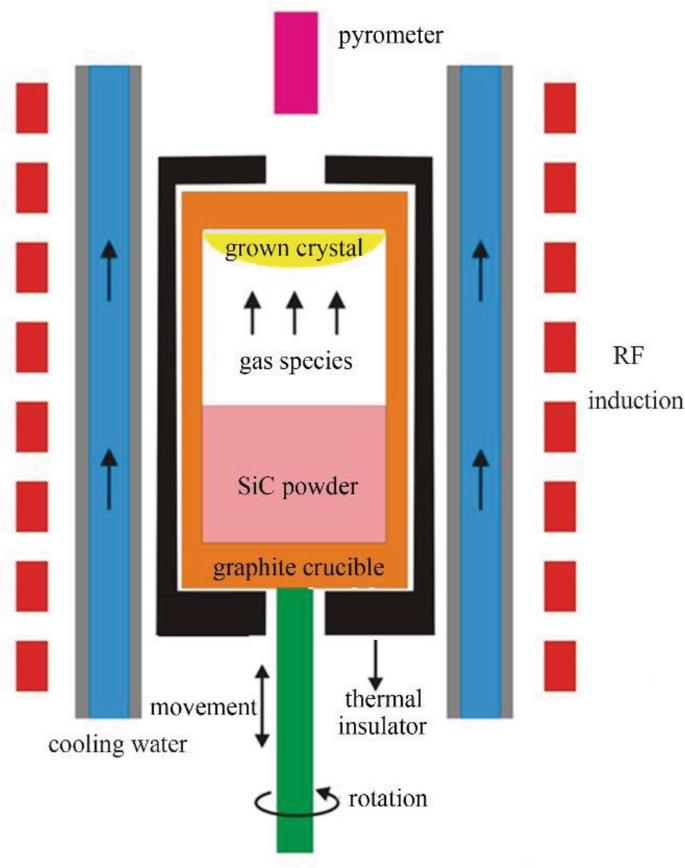

PVT өсуі SiC шикізатын 2000°C жоғары сублимациялау арқылы жүреді. Алынған бу түрлері салқындатылған тұқым кристалына қарай қозғалады, онда конденсация мен қайта кристалдану біртіндеп бульді құрайды. Бір жүгіру жүздеген сағатқа созылуы мүмкін. Осы аралықта әрбір графит беті - тигель қабырғалары, тұқым ұстағыш, бағыттаушы сақиналар - тұрақты кремнийге бай бумен, экстремалды термиялық градиенттермен және термиялық кеңею сәйкес келмейтін механикалық кернеумен бетпе-бет келеді.

Қорғаныс қабаттары болмаса, графит екі параллель деградация жолынан өтеді. Біреуі физикалық: беткі эрозия жұқа көміртекті бөлшектерді бу ағынына шығарады. Екіншісі химиялық: кремний буы графитпен әрекеттесіп, ұшпа SiC немесе басқа аралық түрлерді түзеді, құрамдас қабырғаны біртіндеп жұқартады. Екі жол да өсіп келе жатқан кристалға көміртегі кластерлерін енгізеді немесе металл қоспаларын қадағалайды және екеуі де қымбат пеш жиһазының жарамдылық мерзімін қысқартады.

CVD TaC жабыны бұл механизмдерді үзеді. Қаптау қабаты стехиометриялық бақыланатын, саңылаусыз және графит субстратына жабысады. Ол жоғары температуралы буға химиялық инертті бет береді, сондықтан астындағы графит ешқашан реактивті ортамен тікелей байланыста болмайды. Бұл бөлу ластану траекториясын түбегейлі өзгертеді.

Кристалл сапасының байқалған жақсартулары

Кристалл өсірушілер TaC-жабылған компоненттер көміртегі қосындыларының және микроқұбырдың аяқталуларының аз санымен сәйкес келетінін жиі хабарлайды. Түсіндірме жабынның бірнеше айналымда тұрақты бет күйін сақтау қабілетінде жатыр. Қапталмаған графит уақыт өте келе өзгереді — оның кеуектілігі артады, сәуле шығару қабілеті ығысады және жергілікті температураның таралуы өзгереді. Бұл біртіндеп өзгерістер біркелкі радиалды өсу үшін қажетті жылу өрісінің симметриясын бұзады.

Тұрақты жылу өрісі, керісінше, тұқым бетіндегі бақыланатын қадамдық өсу үшін қажетті осьтік және радиалды температура градиенттерін сақтайды. TaC жабыны бар тигельдің ішкі бөлігі өзінің бастапқы геометриясын және жылу сәулеленуін көбірек өсу циклдерінде сақтайды. Нәтиже - кристалл сапасы көрсеткіштерін жүгіруден іске қосуға дейін қатаңырақ бөлу, бұл бір буле үшін жарамды пластиналар үлесін тікелей арттырады.

Құрамдас бөліктердің ұзартылған қызмет ету мерзімі және операциялық құны

TaC жабынының экономикалық жағдайы көбінесе қызмет ету мерзімін ұзартуға негізделген. Қапталмаған түрдегі графит құрамдастары арнайы температура профиліне және жұмыс ұзақтығына байланысты 10–20 өсу жүгірісінен кейін ауыстыруды қажет етуі мүмкін. Құжатталған пеш операцияларында TaC жабыны бар эквиваленттер өлшенетін салмақ жоғалту немесе бетінің кедір-бұдырлануын көрсеткенге дейін қызмет ету мерзімінен 2-3 есеге дейін жетеді.

Бұл төзімділік жабынның жоғары балқу температурасына (3800°C-тан жоғары) және көміртегі мен кремнийге арналған төмен диффузиялық коэффициентіне байланысты. Тіпті 2200°C температурада жабын-субстрат интерфейсі бойынша интердиффузия шамалы болып қалады. CVD тұндыру параметрлері дұрыс оңтайландырылған жағдайда, жабын төгілмейді, қабыршақтанбайды немесе термиялық циклде қабаттаспайды. Компоненттерді ауыстыру арасындағы ұзағырақ аралықтар пешті салқындату – қыздыру циклдерінің азаюына, бөлшектеу және қайта жинауға аз жұмыс күшін және тазалығы жоғары графит қорын аз тұтынуға әкеледі.

Жартылай өткізгіштер үшін маңызды тазалық сипаттамалары

Құрылғы деңгейіндегі SiC үшін миллионға бөлік деңгейіндегі металл қоспалары тасымалдаушының қызмет ету мерзімін және бұзылу кернеуін төмендетуі мүмкін. Сондықтан жабынның өзі жартылай өткізгішпен үйлесімді болуы керек. Тазалығы жоғары прекурсорлардан өңделген CVD TaC құжатталған тазалыққа 99,999841% жетеді. Бұл көрсеткіш кездейсоқ емес: ол прекурсорлық газды тазартуға, реактордың тазалығына және тұндырудан кейінгі өңдеуге әдейі бақылауды көрсетеді. Бұл тазалық деңгейінде жабыннан бу фазасына диффузиялануы мүмкін кез келген металл түрлері әдеттегі өсу ұзақтығы үшін аналитикалық анықтау шегінен төмен болып қалады.

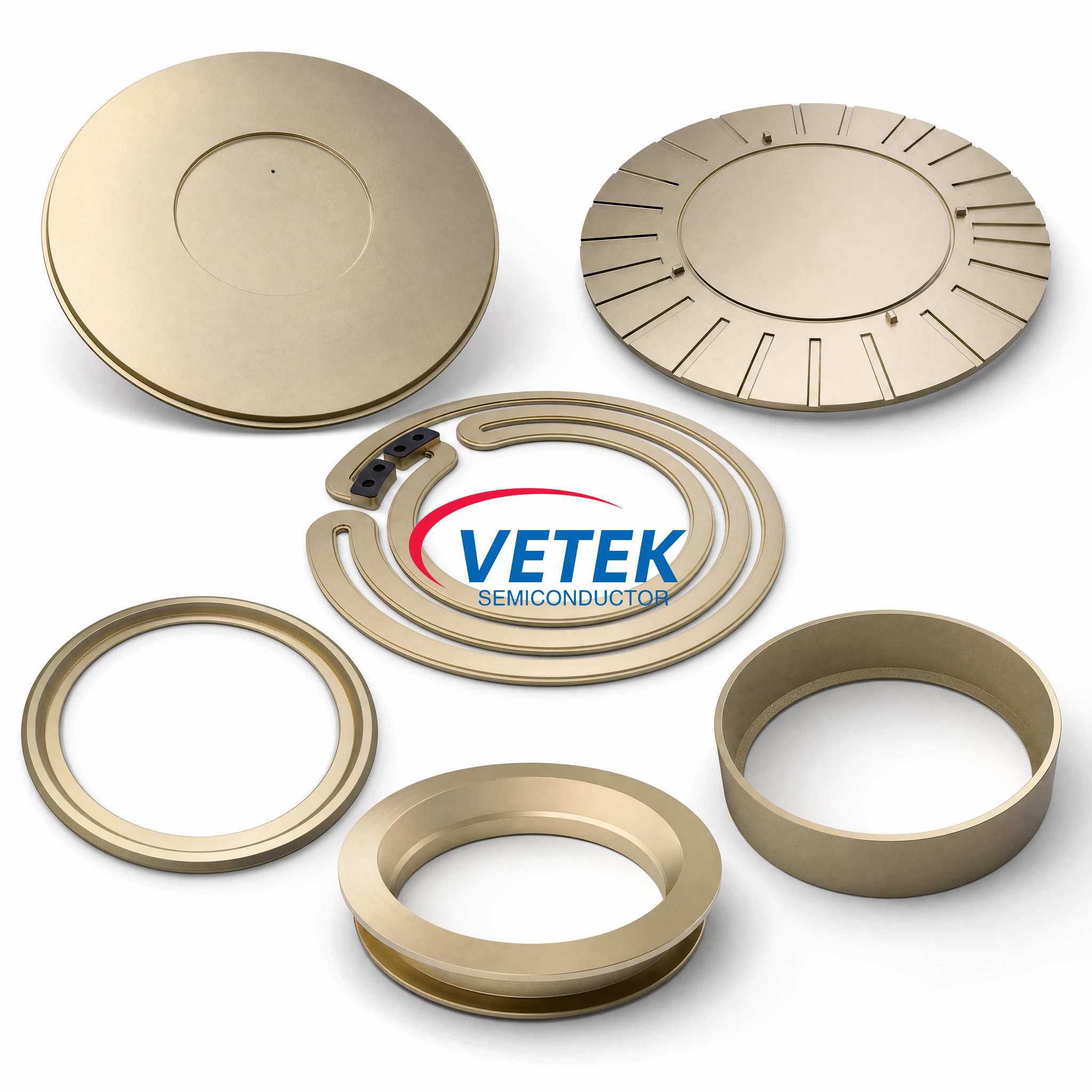

Жалпы қапталған графит бөліктері

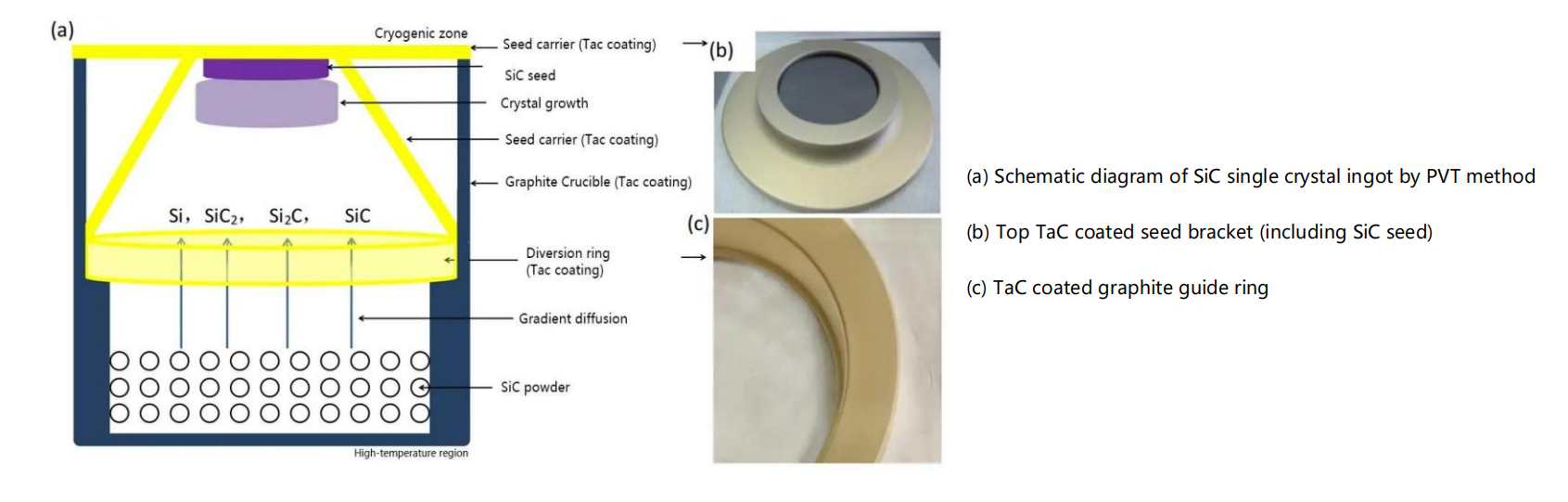

PVT жылу өрістері әдетте TaC қолдануынан пайда алатын бес-сегіз түрлі графит құрамдастарын қамтиды:

Құрамында SiC көзінің ұнтағы бар және ең жоғары температураны сақтайтын тигельдер.

Тұқымдық кристалды бекітетін және дәл жылу байланысын қажет ететін тұқым ұстағыштар.

Тұқымға қарай бу ағынының жолын қалыптастыратын бағыттаушы сақиналар.

Бастапқы мен тұқым арасындағы алшақтықты анықтайтын тигель сақиналары мен аралықтары.

Белгілі бір пеш конструкцияларында қосымша оқшаулағыш қалқандар немесе тірек тіректері.

Осы бөліктердің барлығын немесе көпшілігін жабу локализацияланған термиялық немесе химиялық асимметрияларды тудыруы мүмкін аралас жабынды және жабыны жоқ беттердің орнына, бүкіл ыстық аймақта дәйекті бет жағдайын жасайды.

Неліктен басқа орналастыру әдістеріне қарағанда CVD?

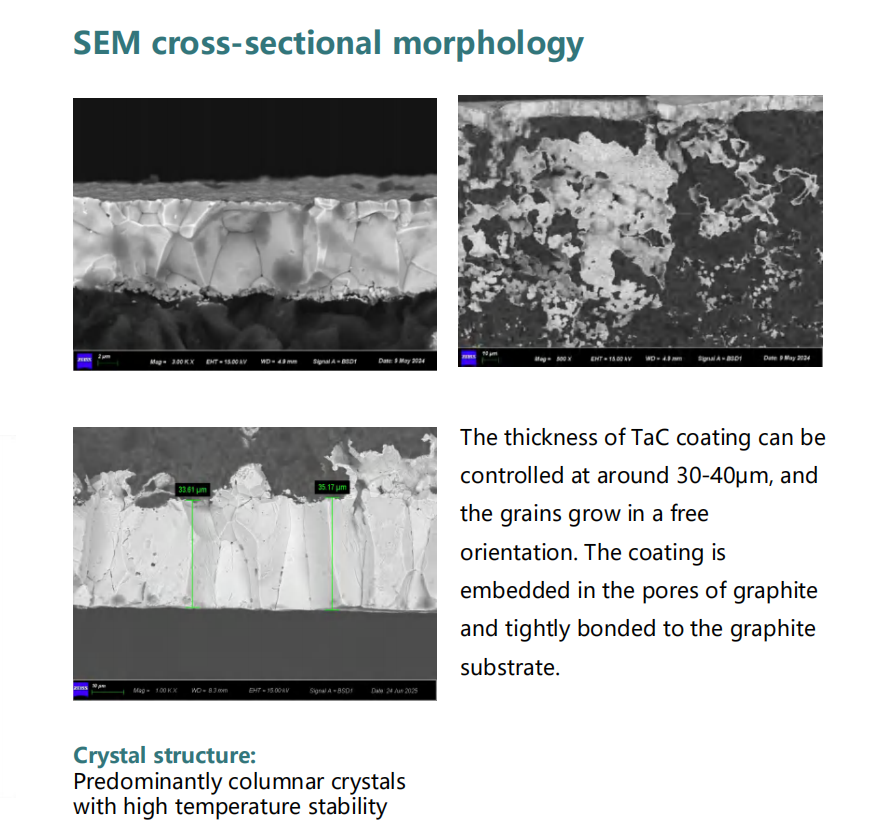

Барлық TaC жабындары бірдей жұмыс істемейді. Плазмалық спрей немесе қаптама цементтеу жолдары қалыңырақ қабаттар жасайды, бірақ кеуектілігі жоғары, адгезиясы нашар және термиялық соққы кезінде шашырау қаупі жоғары. CVD бу фазалық прекурсорлардан атом-атом қабатын өсіру арқылы ерекшеленеді. Бұл түйір өлшемдері бірнеше микрометр және қалыңдығы біркелкі ±5 мкм ауқымды құрамдас бөліктерде толық тығыз микроқұрылымдарды береді.

Стандартты CVD TaC қалыңдығы PVT тигельдері мен ұстағыштарының көпшілігі үшін 30 ± 5 мкм деп көрсетілген. Ұзартылған циклдармен жұмыс істейтін пештер немесе ең жоғары температуралар үшін 40 мкм дейін теңшелген қалыңдығын қолдануға болады. Қалың жабындар диффузиялық тосқауылдың ұзындығын арттырады, бірақ фазааралық кернеуді болдырмау үшін графит субстратының термиялық кеңею коэффициентіне мұқият сәйкестендіруді қажет етеді - бұл CVD процесінің дизайнында жақсы сипатталатын фактор.

Бала асырап алудың практикалық ойлары

Қапталмаған күйден TaC жабыны бар құрамдастарға ауысатын қондырғылар температураны реттеудегі түзетулерді алдын ала білуі керек. Қаптама пирометр көрсеткіштерін немесе қуат-температураны калибрлеуді 20–50°C-қа ауыстыруы мүмкін беттік сәуле шығаруды өзгертеді. Бұл ауыстыру болжамды және қайталанатын, сондықтан дұрыс термиялық орнату нүктелерін қалпына келтіру үшін қысқа калибрлеуді орындау жеткілікті. Осы бастапқы өтемақыдан кейін қапталған жүйе жабыны жоқ аналогына қарағанда жүгірулер бойынша тұрақтырақ әрекет етеді, бұл әр іске баптау қажеттілігін азайтады.

Қорытынды

ПВТ негізіндегі SiC өндірісі графиттің жылу өрісінің құрамдас бөліктеріне ерекше талаптар қояды. CVD TaC жабыны төрт өзара байланысты әсерлер арқылы осы талаптарды шешеді: ол көміртегі бөлшектерінің бөлінуін басады, ол субстратқа кремний шабуылын блоктайды, ұзартылған орындалу реті бойынша жылу өрісінің симметриясын сақтайды және компоненттерді ауыстыру аралықтарын ұзартады. Бұл нəтижелер кристалдық тазалықты бірге жақсартады, бір буль үшін пайдалы өнімділікті арттырады жəне тұтынылатын бөліктерден бір вафли құнын азайтады. SiC пластинкасының өлшемдері 200 мм-ге қарай жылжып, ақаулардың тығыздығына қойылатын талаптар одан әрі күшейген сайын, TaC сияқты инженерлік жабындарды қабылдау алдыңғы қатарлы өндіріс желілерінде опциядан бастапқы сипаттамаға дейін кеңейеді.
