Неліктен TaC жабыны жартылай өткізгіш графит компоненттері үшін таңдаулы таңдау болып табылады

Жартылай өткізгіштер өнеркәсібі пластинаның үлкен диаметрлеріне, жоғары жұмыс температурасына және ластану бюджеттеріне қарай итермелейтіндіктен, графит компоненттеріне қойылатын талаптар айтарлықтай өсті. Тигельдер, қабылдағыштар, жылытқыштар, бағыттаушы сақиналар және тұқым ұстағыштар енді тек ыстыққа шыдамайды - олар сондай-ақ өздерінің пішінін ұстап тұруы, қоспалардың бөлінуін басу және агрессивті реактивті атмосферада ұзақ жүгіруден аман қалуы керек.

Осы қиындықтарды шешу үшін химиялық буларды тұндыру (CVD) тантал карбиді (TaC) жабындары жетілдірілген жартылай өткізгіштерді өндіру желілерінде графит бөліктерін қорғау үшін өте перспективалы шешім ретінде пайда болды. Бұл мақалада TaC жабындары неге өсіп келе жатқан қызығушылықты тудыратыны және олардың тұрақты процестерге, бөлшектердің қызмет ету мерзімінің ұзағырақ болуына және жалпы өндіріс тиімділігіне қалай ықпал ететіні қарастырылады.

Неліктен графит компоненттеріне қорғаныс қабаттары қажет

Графит ұзақ уақыт бойы жақсы жылу өткізгіштігінің, төмен тығыздықтың және өңдеудің қарапайымдылығының арқасында жоғары температуралы жартылай өткізгішті аппаратура үшін қолданылатын материал болды. Бірақ жалаңаш графиттің технологиялық камералар ішіндегі қатал жағдайларға ұшыраған кезде белгілі әлсіз жақтары бар:

• Төтенше температурада бетінің деградациясы
• Сутегі, аммиак және басқа реактивті газдардың химиялық шабуылы
• Көміртек бөлшектерінің төгілуі
• Қоспалардың өсіп келе жатқан кристалдарға немесе эпитаксиалды пленкаларға көшуі
• Көптеген термиялық циклдардан кейін біртіндеп өлшемді дрейф

Бұл мәселелер әсіресе келесі процестерде маңызды болады:

• PVT арқылы SiC көлемді өсуі
• SiC эпитаксисі
• GaN MOCVD
• AlN кристалының өсуі
• Жоғары температуралық жылу өрісін орнату

Құрылғы геометриялары кішірейген және өнімділік талаптары қатайған кезде графит бөліктеріндегі шамалы ластану немесе аздап тозу да пластинаның шығымдылығына және құрылғының соңғы сенімділігіне тікелей әсер етуі мүмкін.

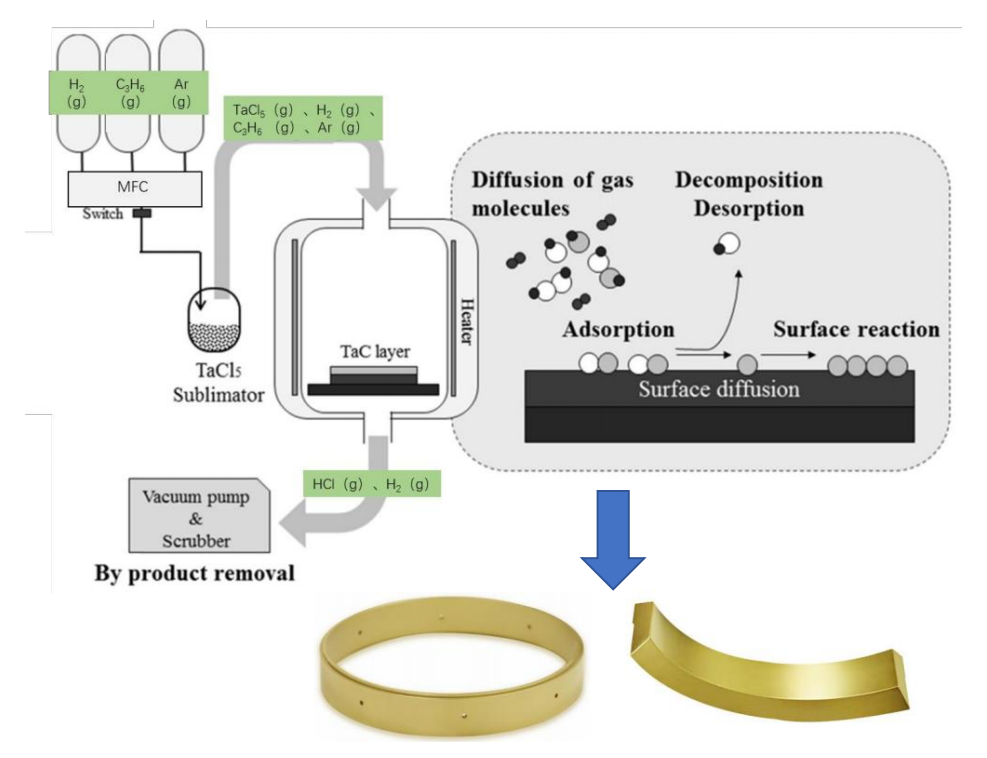

TaC жабыны дегеніміз не?

Тантал карбиді (TaC) - балқу температурасы шамамен 3,880 ° C болатын ультра отқа төзімді керамика - ең танымалдардың бірі. Ол керемет термиялық тұрақтылықты керемет химиялық инерттілікке қосады, бұл оны агрессивті жартылай өткізгіш орталарды көретін графит беттерін қорғауға табиғи үміткер етеді.

Графитті толығымен ауыстырудың орнына, TaC CVD арқылы тығыз, жұқа қабат ретінде қолданылады. Бұл сізге екі әлемнің ең жақсысын береді:

• Графит жылу өткізгіштік, төмен масса және механикалық қолдауды қамтамасыз етеді.
• TaC қабаты химиялық эрозияға және қоспаларды шығаруға қарсы берік тосқауыл ретінде әрекет етеді.

Таза нәтиже қарапайым графитті тез бұзатын жағдайларда шыдай алатын құрамдас болып табылады.

CVD TaC жабынының негізгі артықшылықтары

(1) Жоғары температурадағы ерекше беріктік

Көптеген жартылай өткізгіш процестер 1500°C және 2500°C-тан жоғары температурада жүреді, бұл температуралардың көпшілігі материалдардың шегіне жетеді. TaC осы диапазон бойынша өзінің құрылымдық тұтастығын сақтайды және ол көптеген өндірістік циклдарда негізгі графитті термиялық деградациядан тиімді оқшаулайды.

(2) Жоғары химиялық төзімділік

TaC-тың ерекше ерекшеліктерінің бірі - басқа жабындарды жейтін коррозиялық газ түрлеріне төтеп беру қабілеті. Іс жүзінде ол әдеттегі қорғаныс қабаттарына қарағанда айтарлықтай жақсы қарсылықты көрсетеді:

• Сутегі (H₂)
• Аммиак (NH₃)
• Кремний буы
• Реактивті металл булары

Бұл жақсартылған химиялық төзімділік тікелей бөлшектерді аз ауыстыруға және болжамды өндіріске әкеледі.

(3) Ластану қаупі төмен

Кристалл сапасы мен ақаулардың тығыздығы бойынша мақсаттар күшейтілген сайын, процесс ортасын таза ұстау маңызды. Жақсы тұндырылған TaC жабыны су өткізбейтін дерлік тосқауыл жасайды, ол төмендеуге көмектеседі:

• Графит денесінен көміртектің бөлінуі
• Металл қоспаларының диффузиясы
• Бөлшектердің қабыршақтануы
• Уақыт өте келе беттің кедір-бұдырлануы

Тазарақ жағдайлар жоғары сапалы кристалдарды және жақсырақ орындалу үшін қайталануды қолдайды.

(4) Ұзартылған қызмет мерзімі

Жылу өрісінің бөліктерін ауыстыру тек материалдарға ғана емес, сонымен қатар тоқтап қалуға және біліктілікті арттыруға жұмсалатын шығындарды талап етеді. TaC жабыны беттің коррозиясын және тозуын соншалықты тиімді баяулатқандықтан, көптеген қапталған графит компоненттері қапталмаған аналогтарына қарағанда айтарлықтай ұзағырақ қызмет етеді. Бұл аз үзілістерді және жалпы операциялық шығындарды азайтуды білдіреді.

(5) Субстратқа күшті адгезия

Қазіргі заманғы CVD процестері TaC атомын атомдармен графит бетіне орналастырады, бұл тамаша фазааралық байланыс береді. Механикалық немесе шашылатын жабындардан айырмашылығы, CVD сізге мыналарды береді:

• Тығыз, кеуектері жоқ микроқұрылым
• Күрделі пішіндерде де біркелкі қалыңдық
• Қайталанатын термиялық циклге төтеп беретін сенімді адгезия
• Бұрыштар мен ойықтарды жақсы жабу

Бұл сенімділік келісімділік келісілмеген өндірістік орталар үшін өте маңызды.

TaC жабыны бар графит бөліктерінің әдеттегі қолданулары

Технология жетілген сайын TaC жабыны бар құрамдас бөліктер жартылай өткізгіш қолданбаларға көбірек жол табады. Жалпы мысалдарға мыналар жатады:

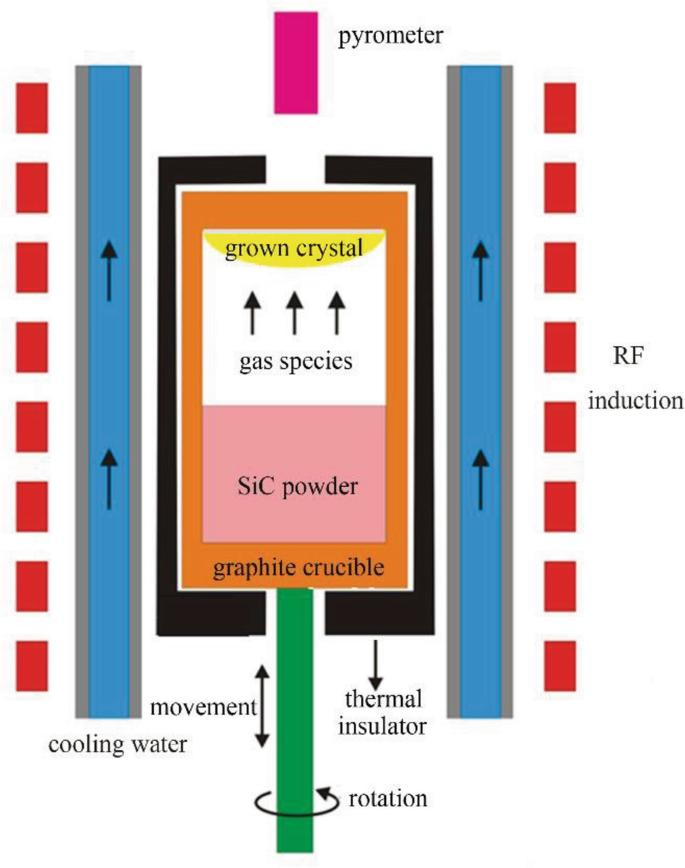

SiC Crystal Growth (PVT)

TaC жабыны бар тигельдер, тұқым ұстағыштар, бағыттаушы сақиналар және тигель сақиналары қазір өсу камерасының ішіндегі қоспаларды азайту үшін кеңінен қолданылады, сонымен бірге ыстық аймақ аппаратурасының жарамдылық мерзімін ұзартады.

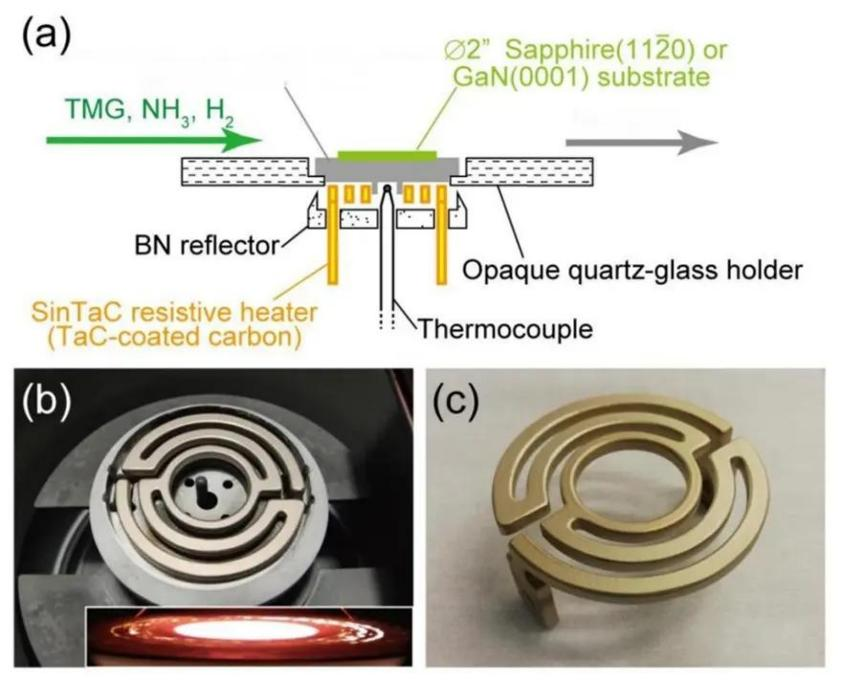

GaN MOCVD жүйелері

TaC жабыны бар графит жылытқыштары тұрақты жылу өнімділігін қамтамасыз етеді және GaN эпитаксисі кезінде аммиак пен сутегі коррозиясына қарсы тұрады, бұл ұзақ науқандарда біркелкі температура профилін сақтауға көмектеседі.

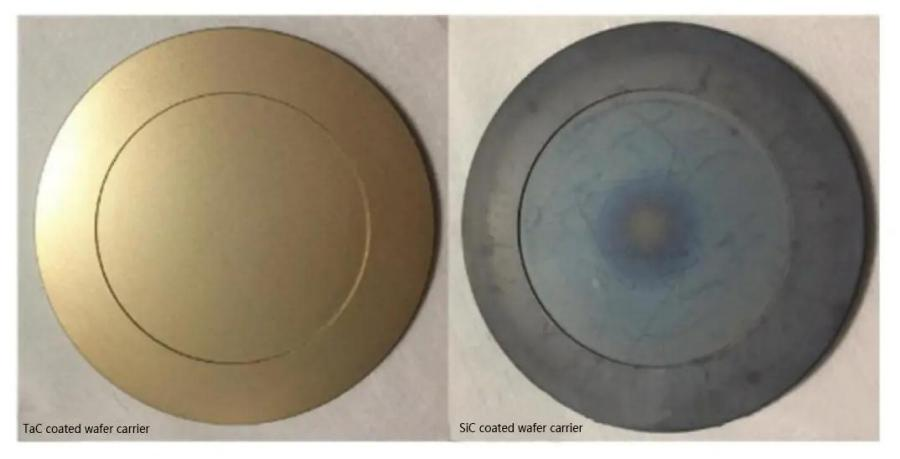

Эпитаксиалды қабылдағыштар (вафельді тасымалдаушылар)

Қабырғалар қайталанатын термиялық соққыларды және коррозиялық газ әсерін көреді. TaC жабыны оларға бетінің нашарлауынсыз көптеген жүгірулерден аман өтуге әлдеқайда жақсы мүмкіндік береді.

Басқа жоғары температуралы жартылай өткізгіш жабдықтар

Қосымша пайдалануларға AlN кристалының өсуі, кремний эпитаксисі, жалпы термиялық өріс компоненттері және тіпті кейбір жетілдірілген керамикалық өңдеу құралдары кіреді.

Неліктен CVD әдісі маңызды?

Барлық TaC жабындары бірдей жасалмайды. Әртүрлі тұндыру әдістерінің арасында CVD жартылай өткізгіштегі жұмыс үшін алтын стандарт болып саналады, өйткені ол:

• Өте жоғары тығыздық және төмен кеуектілік
• Тамаша тазалық (ластануға сезімтал процестер үшін өте маңызды)
• Дәл, қайталанатын қалыңдықты бақылау
• Күрделі бөліктердің геометриялары бойынша біркелкі жабу
• Графиттік негізге берік байланыс

Жүйелілік пен сенімділік бәрі болатын қолданбалар үшін CVD нақты таңдау ретінде ерекшеленеді.

Болашаққа көзқарас: TaC қапталған графиттің рөлі

Өнеркәсіп келесі бағытқа ауысқанда:

• 8 дюймдік SiC пластиналары
• Жоғары қуатты GaN құрылғылары
• Неғұрлым жетілдірілген құрама жартылай өткізгіштер
• Ұзақ өндірістік науқандар
• Тазалыққа қатаң талаптар

графит құрамдас бөліктері тек үлкен стресске ұшырайды. TaC жабыны тек қорғаныш қабатының шеңберінен шығып жатыр - ол келесі буын өндірісінің негізгі мүмкіндігі ретінде қарастырылуда. Өнімділікті арттыруға, құралдың жұмыс уақытын ұлғайтуға және бөлшектердің қызмет ету мерзімін ұзартуға шындап кірісетін компаниялар TaC жабыны бар графитті ұзақ мерзімді процесті оңтайландырудың стратегиялық бөлігі ретінде қарастыруда.

Қорытынды

TaC жабындарының көбеюі қарапайым шындықты көрсетеді: жартылай өткізгіштер өнеркәсібіне үнемі талап етілетін шарттарға төтеп бере алатын материалдар қажет. Графиттің жылулық артықшылықтарын тантал карбидінің химиялық серпімділігімен үйлестіре отырып, CVD-TaC жабыны бар бөлшектер ластануды азайтуға, құрамдас бөліктердің қызмет ету мерзімін ұзартуға және өндірістің тұрақты жұмысына практикалық жол ұсынады. Кристаллдың өсуі мен эпитаксистік технологиялар ілгерілеуді жалғастыра отырып, TaC жабындары жартылай өткізгіштерді өндірудің кең ауқымында үлкен рөл атқаруға дайын.

Жиі қойылатын сұрақтар

1. TaC жабыны қарапайым графитке қарағанда жақсы ма?

Көптеген жоғары температуралы жартылай өткізгіш процестер үшін иә — TaC жабыны коррозиядан, ластанудан және механикалық тозудан айтарлықтай жақсырақ қорғайды, бұл әдетте қызмет ету мерзімін ұзартады.

2. TaC қапталған графитті қандай салалар пайдаланады?

Негізінен жартылай өткізгіштерді өндіру, соның ішінде SiC кристалының өсуі, GaN MOCVD, кремний эпитаксисі және жетілдірілген жылу өрісі жүйелері.

3. Неліктен CVD TaC қолдану үшін қолайлы?

CVD тамаша адгезиясы мен қалыңдығының біркелкілігі бар тығыз, жоғары тазалықтағы қабаттарды шығарады - дәл осы талап ететін жартылай өткізгіш қолданбалар қажет.

4. Графит бөліктерінің қандай түрлерін TaC жабуға болады?

Әдеттегі үміткерлерге тигельдер, сіңіргіштер, тұқым ұстағыштар, бағыттаушы сақиналар, жылытқыштар, науалар және жоғары температура мен реактивті газдардың әсеріне ұшыраған басқа графит бөліктері жатады.
