Бетті тазарту технологиясы

In semiconductor manufacturing, surface treatment technology plays a crucial role in enhancing the durability, performance, and reliability of components by modifying their surface properties through advanced coating and deposition methods.


Physical Vapor Deposition (PVD)


Physical Vapor Deposition PVD is a vacuum-based coating process that deposits thin films onto substrates through vaporization of solid materials. It enhances surface hardness, thermal resistance, and conductivity, making it essential for semiconductor tools and precision components.


Semiconductor Thermal Spraying Technology


This technique involves high-temperature spraying of fine powders onto surfaces to create dense, protective coatings. It significantly boosts resistance to heat, wear, and corrosion in critical semiconductor components exposed to harsh environments.

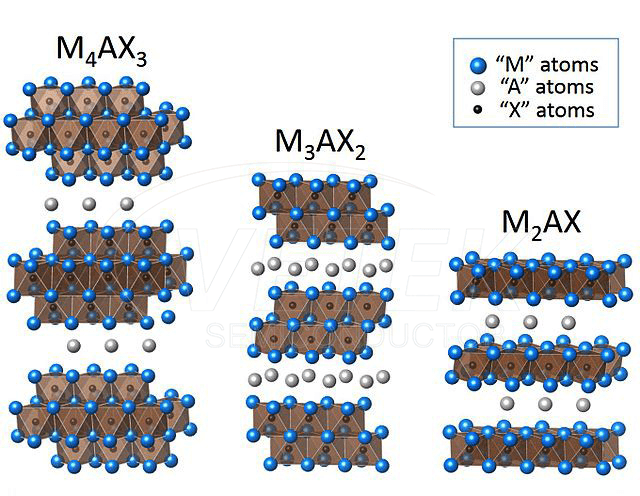

MAX Phase Nanopowder


MAX Phase nanopowders are layered ceramics with metallic properties, offering high strength, conductivity, and thermal shock resistance. They are ideal for protective coatings and emerging semiconductor applications requiring high-temperature stability.

View as

CMP жылтыратқыш шламы

CMP жылтыратқыш шламы

CMP жылтыратқыш шламы (химиялық механикалық жылтыратқыш сырғанау) - бұл жартылай өткізгіштер өндірісі мен дәл материалдарды өңдеуде қолданылатын жоғары өнімді материал. Оның негізгі функциясы - бұл химиялық коррозия мен механикалық тегістеу және механикалық тегістеу әсерімен материалдық бетті жылтырату және материалдық бетті жылтырату және нано деңгейіндегі жер бетіндегі сапа талаптарын қанағаттандыру. Сіздің одан әрі кеңесіңізді күтеміз.
Будың физикалық тұндыру

Будың физикалық тұндыру

Ветек жартылай өткізгішті физикалық бумен тұндыру (PVD) - бұл беттік өңдеуде және жұқа пленкада кеңінен қолданылатын озық технологиялық технология. PVD технологиясы физикалық әдістерді қатты немесе сұйықтықтан газға тікелей айналдыру және мақсатты субстраттың бетіне жұқа пленканы қалыптастырады. Бұл технология жоғары дәлдіктің, жоғары дәлдіктің, жоғары біркелкіліктің және күшті адгезияның артықшылығы бар және жартылай өткізгіштерде, оптикалық құрылғыларда, құрал жабындары мен сәндік жабындарда кеңінен қолданылады. Бізбен бірге талқылауға қош келдіңіз!
Термиялық бүрку технологиясы MLCC конденсаторы

Термиялық бүрку технологиясы MLCC конденсаторы

Vetek Semiconductor термиялық бүрку технологиясы жоғары сапалы көп қабатты керамикалық конденсатор (MLCC) материалдары үшін агломерленген тигельдерді жабуда өте маңызды рөл атқарады. Электрондық құрылғылардың үздіксіз миниатюризациясы және жоғары өнімділігі арқасында термиялық бүрку технологиясы MLCC конденсаторларына сұраныс, әсіресе жоғары деңгейлі қолданбаларда тез өсуде. Сізбен ұзақ мерзімді бизнес құруды асыға күтемін.
Вафельді өңдеуге арналған роботтық қол

Вафельді өңдеуге арналған роботтық қол

Ветек жартылай өткізгішті жылу бүрку технологиясы вафлидің роботты қаруын қолдануда, әсіресе жоғары дәлдік пен жоғары тазалықты қажет ететін жартылай өткізгіштік орталарда маңызды рөл атқарады. Бұл технология вафлидің бетіне арнайы материалдармен қапталған арнайы материалдарды жабу арқылы жабдықтың тұрақтылығын, сенімділігі мен жұмыс тиімділігін едәуір жақсартады. Бізді сұрауға қош келдіңіз.
Жартылай өткізгішті термиялық бүрку технологиясы

Жартылай өткізгішті термиялық бүрку технологиясы

Vetek жартылай өткізгіш Жартылай өткізгіш Жартылай өткізгіш Жылу бүрку технологиясы - бұл балқытылған немесе жартылай балқытылған күйдегі материалдарды құрылымды қалыптастыру үшін субстрат бетіне шашырататын жетілдірілген процесс. Бұл технология жартылай өткізгіш өндірісі саласында кеңінен қолданылады, негізінен, негізінен, субстраттың бетіндегі белгілі бір функциялары бар, мысалы, өткізгіштік, оқшаулау, коррозияға төзімділік және тотығу кедергісі. Жылу бүріккіш технологиясының негізгі артықшылықтары жоғары тиімділікті, бақыланатын жабынның қалыңдығына және жақсы жабынға адгезияны қамтиды, оны жартылай өткізгішті өндіріс процесінде, бұл өте маңызды және сенімділікті қажет етеді. Сіздің сұрағыңызды күтеміз.
Максималды фазалық наноэлектрлік

Максималды фазалық наноэлектрлік

Veteksemi компаниясының Semiconductor MAX фазалық наноұнтақтары озық электроника және материалтану қолданбалары үшін өте қолайлы ерекше жылу және электрлік қасиеттерді ұсынады. Тотығуға төзімділігі жоғары және жоғары температура тұрақтылығымен Veteksemi наноұнтағы инновациялық жартылай өткізгіш технологиялар үшін тамаша шешім болып табылады.
Кәсіби Бетті тазарту технологиясы өндірушісі және Қытайда жеткізуші ретінде бізде өз зауытымыз бар. Сіздің аймағыңыздың нақты қажеттіліктерін қанағаттандыру үшін немесе Қытайда жасалған алдыңғы және берік және ұзақ уақыт берілетін және ұзақ уақыт беретін қызметтерді қаласаңыз, сізге жеке қызметтер қажет пе, жоқ па, бізге хабарлама қалдыра аласыз.
