CVD кремний карбиді жабыны графитке қалай салынады?

A CVD кремний карбиді (SiC) жабыныхимиялық бу тұндыру реакторының ішіндегі бақыланатын прекурсорлық газдарға қыздырылған графит құрамдас бөлігін әсер ету арқылы түзіледі. Реактивті түрлер графит бетіне жетеді, онда SiC ядролары түзіліп, тығыз поликристалды қабатқа айналады. Жартылай өткізгішті қабылдағыштар мен пластинкалы тасымалдағыштар үшін сәтті тұндыру графит тазалығына, бетінің дайындығына, температураға, қысымға, газ химиясына, масса алмасуға, геометрияға және термиялық кеңею үйлесімділігіне байланысты.

Мақсат графитті «жабу» ғана емес, қалыңдығы, кедір-бұдыры, стехиометриясы және интерфейс тұтастығы бақыланатын жоғары таза технологиялық бетті жасау.

1. Графиттік субстраттан CVD-дайын бетке дейін

Процесс субстратты таңдаудан, өңдеуден және тазартудан басталады.Тазалығы жоғары изостатикалық графитәдетте пайдаланылады, себебі ол өңдеуге қабілеттілікті, термиялық тұрақтылықты және салыстырмалы түрде біркелкі микроқұрылымды біріктіреді.

Негізгі субстрат факторларына тазалық, тығыздық, кеуектілік, дәннің құрылымы және термиялық кеңею коэффициенті (CTE) жатады. Қабырғалар мен пластиналар үшін өңдеу дәлдігі бірдей маңызды, себебі қалта тереңдігі, тегістік, жиек геометриясы және қабырға қалыңдығы газ ағыны мен соңғы жылулық әрекетке әсер етуі мүмкін.

Жеңілдетілген реттілік дегеніміз:

Графитті таңдау → дәл өңдеу → тазарту → бетті дайындау → CVD тұндыру → инспекция

Тұндыру алдында беті таза және нуклеацияға жарамды болуы керек. Ластану, борпылдақ бөлшектер немесе жергілікті бетінің зақымдануы SiC ерте өсуіне кедергі келтіруі мүмкін және кейінірек әлсіз аймақтарға, түйреуіштерге немесе біркелкі емес аймақтарға айналуы мүмкін. Сондықтан субстратты дайындау және жабуды бір интеграцияланған процесс ретінде қарастырған жөн.

2. CVD реакторында SiC қалай түзіледі

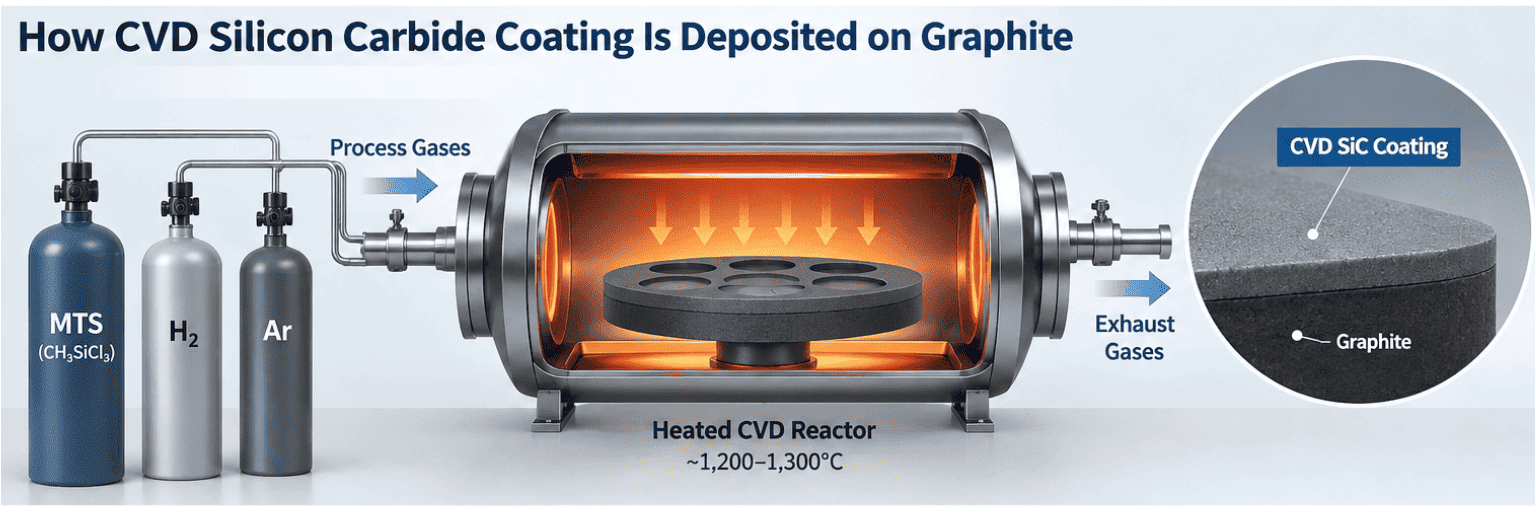

Кеңінен зерттелген маршрут қолданыладыметилрихлоросилан (MTS, CH3SiCl3)газ жүйесінде сутегі және жиі аргон бар бір көзден кремний-көміртекті прекурсор ретінде. Жоғары температурада МТС газ-фазалық және беттік реакциялар арқылы ыдырайды. Реактивті түрлер шекаралық қабат арқылы тасымалданады, ыстық графит бетінде адсорбцияланады, реакцияға түседі және ұшпа жанама өнімдер жойылған кезде қатты SiC түзеді.

Тұндыру ретін келесідей жеңілдетуге болады:

Прекурсорды жеткізу → Газды тасымалдау → Шекаралы қабат диффузиясы → Беттік адсорбция → Нуклеация → Дәннің өсуі

Коммерциялық CVD SiC графитке тұндыру әдетте жоғарыда шамамен орындалады1200°C; SGL Carbon типтік ауқымын хабарлайды1200–1300°Cоның процесі үшін.

A 2026Ғылыми есептерзерттелген MTS-H2 жүйесін пайдаланып зерттеу1100–1350°Cжәне жақын ауысуды анықтады1,180°CКүшті беттік реакция бақылауы мен тасымалдау мен диффузияның маңыздылығы арта түсетін режим арасында.

Төмен температурада беттік реакция кинетикасы тұндыруды шектей алады. Температураның жоғарылауымен прекурсорлардың ыдырауы жылдамдайды. Беттік реакциялар жеткілікті жылдам болғаннан кейін реактивті түрлердің газ шекаралық қабаты арқылы тасымалдануы маңыздырақ болады.

Күрделі сезгіштер үшін жабынның біркелкілігі де асұйықтық-динамика мәселесі.

3. Өсуді, қалыңдықты және біркелкілікті не басқарады?

CVD SiC сапасы бір «ең жақсы» температурамен емес, бірнеше біріктірілген айнымалылармен анықталады.

Температура морфологияға қатты әсер етеді. 2026 жылғы зерттеуде тұндыру жақын1200°Cсыналған жағдайларда тығыз, жақсы анықталған β-SiC дәндерін шығарды, ал шамадан тыс температура дөрекі құрылымдарға ықпал етті.

Газдың құрамы да бірдей маңызды. MTS-H2 жүйесінде сутегі-МТС қатынасы көміртегі және кремнийі бар реакция жолдарын өзгертеді. Келтірілген зерттеу стехиометриялық Si/C шамасына жақын болдыH2/MTS молярлық қатынасы шамамен 10оның шарттары бойынша; бұл әмбебап өнеркәсіптік рецепт емес, зерттеу үлгісі ретінде қарастырылуы керек.

Қысым мен газ жылдамдығы реактивті түрлердің күрделі қасиеттерге жету жолына әсер етеді. Өткір бұрыштар, терең қалталар, ойықтар және экрандалған беттер әртүрлі жергілікті шекаралық қабат жағдайларын дамыта алады, сондықтан жалпақ талондағы жабын формасы көп қалталы сенсорда біркелкі болмауы мүмкін.

Сол себептіCFD және реактор ағынын оңтайландырукүрделі жартылай өткізгіш бөлшектер үшін пайдалы.

4. SiC/Graphite интерфейсі неге маңызды?

SiC/графит интерфейсі жабынның қызмет ету мерзімінің негізгі анықтаушысы болып табылады.

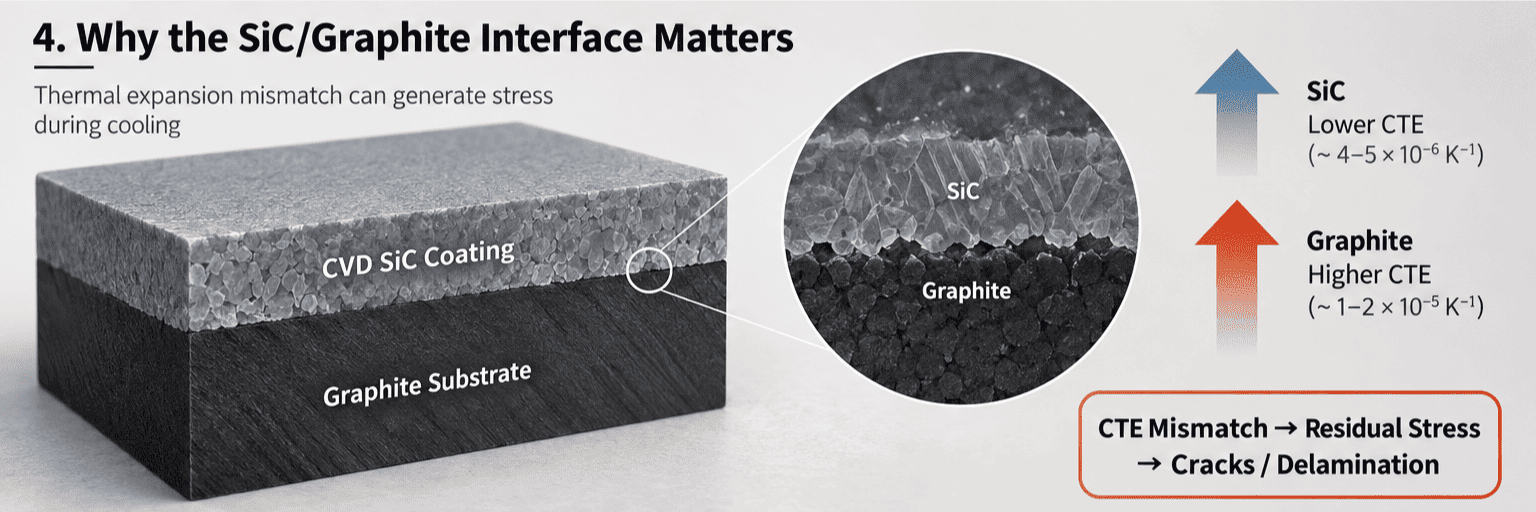

SiC жоғары температурада тұндырылады, ал компонент кейінірек эпитаксия немесе MOCVD кезінде қайталанатын қыздыру мен салқындатуды бастан кешіреді. Графит пен SiC бірдей кеңеймейтіндіктен, салқындату және айналу кезінде термиялық деформация дамиды.

Жеңілдетілген сәтсіздік жолы:

CTE сәйкессіздігі + қалдық кернеу → микрожарық → қабаттасу → бөлшектер / ашық графит

Сондықтан жақсы жабын дизайны қолайлы термиялық кеңею мінез-құлқы, бақыланатын бетінің күйі және шамадан тыс кернеуді болдырмайтын тұндыру процесі бар графит маркасын қажет етеді.

A 2026Керамика халықаралықГрафиттегі CVD SiC зерттейтін зерттеу сонымен қатар тұндыру температурасы жабынның микроқұрылымына және фазааралық адгезияға әсер ететінін көрсетті.

Қалыңдығы да маңызды. Қалыңырақ қабат қорғаныс тосқауылын арттыруы мүмкін, бірақ ол сонымен қатар құрамдас өлшемдерін өзгертіп, жинақталған кернеуді арттырады. Жартылай өткізгіш бөлшектер үшін жабынның қалыңдығы геометриямен, тегістікпен, бетті өңдеумен және күтілетін жылу циклдерімен бірге қарастырылуы керек.

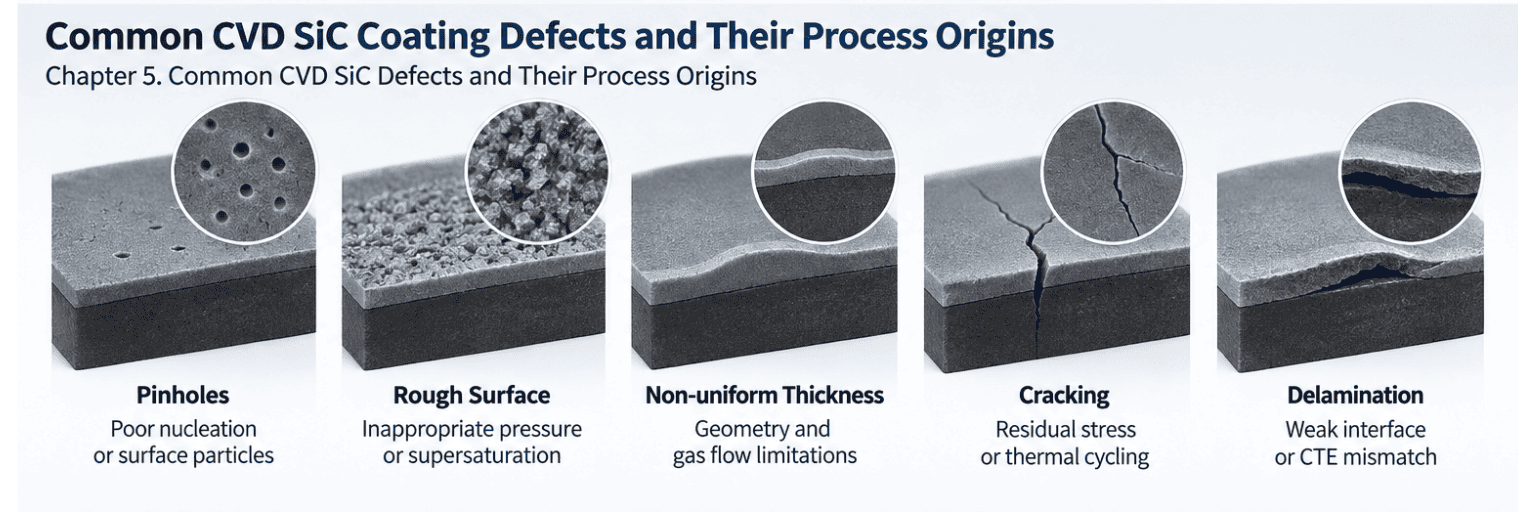

5. Жалпы CVD SiC ақаулары және олардың процесінің шығу тегі

Қаптама ақаулары көрінетін симптомды оның өсу механизмімен байланыстыру арқылы жақсы түсініледі.

Қадамдар, бұрыштар, соқыр жерлер және пластинаның қалталары газ ағынын бұзуы мүмкін. Егер реактивті түрлер қорғалған аймаққа жеткенге дейін таусылып қалса, жергілікті тұндыру жылдамдығы төмендеуі мүмкін. Керісінше, жергілікті жоғары қанықтыру өрескел немесе ақауға бейім өсуге ықпал етуі мүмкін.

Мақсат ең жоғары деполяция жылдамдығы емес. Жартылай өткізгіш жабындар арасындағы тепе-теңдікті қажет етедітығыздық, тазалық, стехиометрия, беттің кедір-бұдырлығы, қалыңдықтың біркелкілігі және интерфейс тұтастығы.

Бұл әсіресе көп қалталы MOCVD тасымалдаушылары мен эпитаксистік сезімталдылықтар үшін маңызды, мұнда бір құрамдас бөлікте әртүрлі жергілікті ағын жағдайлары болуы мүмкін.

6. CVD жабынынан жартылай өткізгішті құрамдас бөлікке дейін

Шөгуден кейін жабынды оқшауланған материал ретінде емес, дайын компоненттің бөлігі ретінде бағалау керек.

Өтінімге байланысты біліктілік мыналарды қамтуы мүмкін:

l Dөлшемді тексеру және тегістік;

l Cсұлы қалыңдығы мен қалыңдығының біркелкілігі;

l Sбеттің кедір-бұдырлығы;

l Mжарықтар, саңылаулар немесе қалыптан тыс дәндер үшін икроскопия;

l Pхас немесе микроқұрылымды талдау;

l Pзәр шығаруды тексеру;

l Tжарамдылық және тексеру құжаттамасы.

Эпитаксия және MOCVD үшін жабын сонымен қатар нақты процесс ортасынан аман қалуы керек. Шөгілгеннен кейін бірден қолайлы болып көрінетін жабын қайталанатын термиялық циклдар, агрессивті тазалау химиясы немесе локализацияланған реактор жағдайында әлі де тозуы мүмкін.

Сондықтан инженерлік тізбекті келесідей қорытындылауға болады:

CVD рецепті → Қаптау құрылымы → Интерфейс сапасы → Құрамдас бөліктің геометриясы → Термиялық/химиялық тұрақтылық → Вафель процесінің өнімділігі

Бұл қатынас CVD SiC жабыны неліктен пайдалану арқылы белгіленетінін түсіндіредітек номиналды жабын қалыңдығына емес, өнімділікке қатысты параметрлер.

Қабылдағыш немесе пластинаны тасымалдаушы үшін жабын сапасы, сайып келгенде, тұрақты термиялық әрекетті, төмен ластануды және қайталанатын жартылай өткізгіштерді өңдеуді қолдау үшін графит сапасымен, дәл өңдеумен және құрамдас геометриямен бірге жұмыс істеуі керек.

Жиі қойылатын сұрақтар / RFQ

1. Графитке CVD SiC жабу үшін қандай прекурсор жиі қолданылады?
Метилрихлоросилан (МТС) кеңінен зерттеледі, өйткені оның құрамында кремний де, көміртегі де бар. Нақты өндірістік химия және тұндыру рецептері өндірушіге, реакторға және қолданбаға байланысты өзгереді.

2. Графитке CVD SiC тұндыру үшін қандай температура қолданылады?
Коммерциялық және зерттеу процестері әдетте 1200°C жоғары температурада жұмыс істейді, бірақ оңтайлы температура реактор дизайнына, қысымға, прекурсорлар химиясына, графит дәрежесіне және қажетті жабын құрылымына байланысты.

3. SiC жабынының қалыңдығының біркелкілігін не басқарады?
Газ ағыны, қысым, құрамдас геометрия, тұндыру уақыты, температураның таралуы және прекурсорлар барлық заттарды тасымалдайды. Терең қалталар, бұрыштар және экрандалған беттер жергілікті масса тасымалдау жағдайларына әсіресе сезімтал.

4. Неліктен CVD SiC жабыны жарылып немесе қабаттасуы мүмкін?
Типтік салымшыларға қалдық кернеу, графит/SiC CTE сәйкессіздігі, интерфейстің жеткіліксіз дайындығы, жабынның микроқұрылымдық ақаулары және қайталанатын термиялық цикл жатады.

5. CVD SiC жабыны RFQ үшін қандай ақпаратты беру керек?
2D сызбасын немесе 3D үлгісін, құрамдас бөлігінің функциясын, реактор үлгісін, процесс жағдайларын, графитке қойылатын талаптарды, жабын қалыңдығын, бетінің кедір-бұдырлығын, өлшемдік рұқсаттарды, тексеру талаптарын және қажетті мөлшерді қамтамасыз етіңіз.
