Кремний карбиді (SiC) жабыны дегеніміз не? Сипаттар, CVD процесі және қолданбалары

Толық қорытынды

A кремний карбиді жабыны (SiC жабыны)химиялық төзімді және термиялық тұрақты процесс интерфейсін жасау үшін құрамдас бетінде, әдетте жоғары таза графитте тұндырылған тығыз SiC қабаты болып табылады. Жартылай өткізгішті жабдықта жабынды әдетте өндіредіхимиялық булардың тұндыру (CVD).

Оның өнімділігі біріктірілген жүйеден келедіграфиттік субстрат, CVD SiC қабаты, құрамдас геометрия және реактордың ортасы.

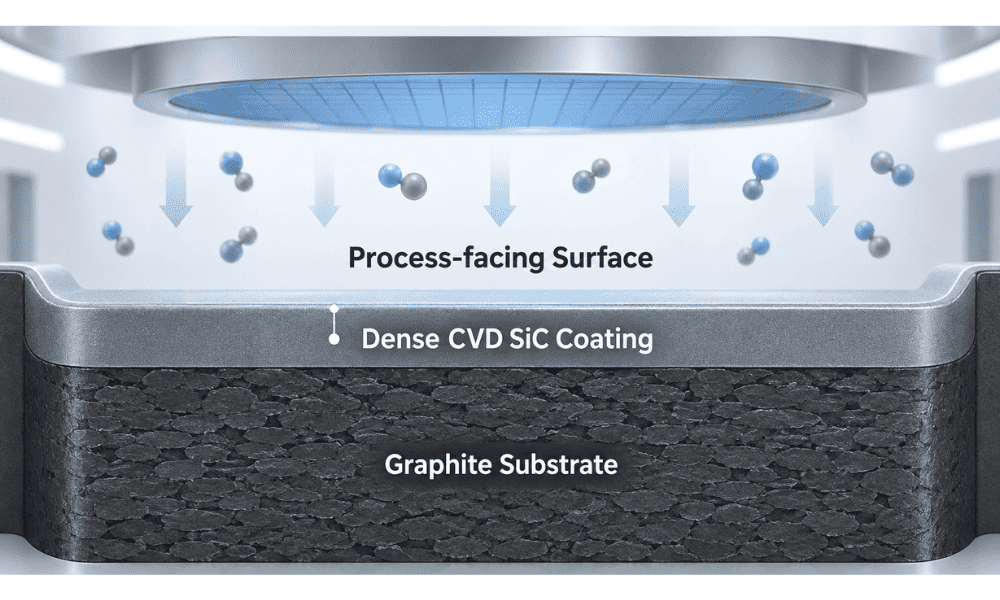

1. Кремний карбиді жабыны дегеніміз не?

Графит жартылай өткізгішті ыстық аймақ бөлшектері үшін кеңінен қолданылады, себебі ол өңделетін және термиялық тұрақты. Дегенмен, жалаңаш графит технологиялық газдармен әрекеттесуі, тотығуы, қоспаларды шығаруы немесе беті ыдыраған кезде бөлшектерді тудыруы мүмкін.

CVD SiC бетінің күйін өзгертеді. Кремний карбиді өңделген графит корпусының үстіне тығыз поликристалды қабат ретінде тұнып, графит пен технологиялық орта арасында кедергі жасайды.

Процесс газы / вафли → Тығыз CVD SiC беті → SiC/Графит интерфейсі → Тазалығы жоғары графит корпусы

Графит құрылымдық денені, жылу массасын және өңдеуге қабілеттілігін қамтамасыз етеді; SiC процесске бағытталған бетті қамтамасыз етеді. Интерфейс тұндыру, салқындату және реактордың қайталанатын циклдарынан аман қалуы керек.

SGL Carbon коммерциялық SiC жабындарын изостатикалық графитте тұндырылған тығыз, тозуға және коррозияға төзімді CVD қабаттары ретінде сипаттайды, қолданбалары жартылай өткізгіш кристалдардың өсуін, кремний/SiC эпитаксиясын жәнеMOCVD.

Сондықтан жартылай өткізгішті SiC қапталған бөлшектер келесідей бағалануы керекинженерлік материалдық жүйелер, жай «жабыны бар графит» ретінде емес.

CVD SiC жабыны және қатты SiC

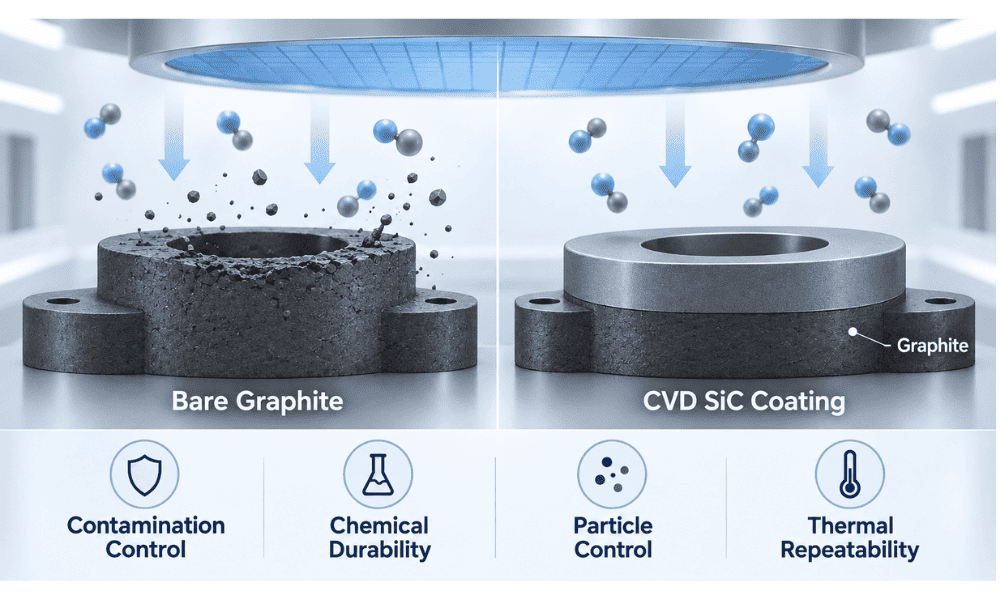

2. Неліктен графит жартылай өткізгіш жабдықтарда SiC-пен қапталған?

Мақсаты графиттің өндірісі мен жылулық артықшылықтарын жартылай өткізгіш жағдайларға жақсырақ қолайлы бетпен біріктіру.

Графит қабылдағышты немесе вафлиді тасымалдаушыны қатаң төзімділік пен күрделі қалталарға өңдеуге болады. Содан кейін CVD SiC технологиялық газдар мен тазалауға ұшыраған бетті қорғайды. Бұл комбинация төрт негізгі мәселені шешеді.

Ластануды бақылау.Тығыз, жоғары тазалық беті астындағы графитті вафли ортасынан оқшаулауға көмектеседі.

Химиялық төзімділік.Эпитаксия және MOCVD агрессивті прекурсорларды және тазалау химиясын пайдаланады; SiC ашық графитпен салыстырғанда қарсылықты жақсартады.

Бөлшектерді бақылау.Жарықтар, пиллинг немесе бетінің деградациясы бөлшектердің көздеріне айналуы мүмкін, сондықтан жабынның тұтастығы процестің тазалығына тікелей әсер етеді.

Термиялық қайталану.Суцепторлар мен тасымалдаушылар реактордың жылу өрісінің бөлігі болып табылады. Олардың геометриясы мен бетінің жағдайы тұрақты болуы керек, сондықтан пластинаның температурасы қайталанатын болып қалады.

Мерсен жоғары температураны, жоғары вакуумды, агрессивті газ тәрізді прекурсорларды, ластануды бақылауды және тазартқыш қышқылдарға төзімділікті эпитаксия мен MOCVD-де қолданылатын графиттік жабдықтың негізгі жұмыс талаптары ретінде анықтайды. Ол сонымен қатар жабынның тұтастығы үшін маңызды ретінде графит/SiC CTE үйлесімділігін көрсетеді.

Бұл жабын сапасын неліктен ажыратуға болмайтынын түсіндіредіграфит сапасы, өлшемдік дәлдік немесе реактор шарттары. Бұрмаланған немесе нашар жобаланған құрамдастағы химиялық тамаша SiC қабаты әлі де процестің нашар өнімділігін қамтамасыз етуі мүмкін.

3. CVD кремний карбиді жабыны қалай өндіріледі?

Әдеттегі өндірістік тізбек:

Графитті таңдау → дәл өңдеу → тазарту → бетті дайындау → CVD SiC тұндыру → инспекция

Графит тазалығы, микроқұрылымы және термиялық мінез-құлқы үшін таңдалады, содан кейін жабын алдында өңделеді, өйткені тегістік, қалта тереңдігі және жиек геометриясы соңғы өлшемдерге және жабынның біркелкілігіне әсер етеді.

CVD кезінде газ тәрізді прекурсорлар жоғары температуралы реакторға түседі. Реактивті түрлер графит бетіне жетеді, онда SiC ядролары түзіліп, үздіксіз қабатқа айналады.

SGL Carbon жалпыға ортақ SiC тұндыру температурасының шамамен шамамен екенін хабарлайды1200–1300°Cоның коммерциялық жабу процесі үшін. Ол бір жабын жүйесі үшін β-SiC немесе текше 3C-SiC туралы хабарлайды.

CVD-SiC қапталған графит сенсорлары бойынша соңғы зерттеулер жабын құрылымының өңдеу шарттарына қатты тәуелді екенін одан әрі көрсетеді.

A 2026Ғылыми есептербастап зерттеу зерттелген тұндыру1100-ден 1350°C-қа дейін, қысымның және H₂/MTS қатынасының өзгеруімен бірге. Зерттеушілер жабынның морфологиясында, кедір-бұдырында, стехиометриясында және қаттылығында елеулі өзгерістерді байқады, бұл олардың арасындағы байланысты көрсетті:

CVD параметрлері → SiC микроқұрылымы → жабын қасиеттері → құрамдас өнімділігі.

Маңызды инженерлік сабақ - бұл«CVD SiC» бір тұрақты материал емес.

Мұндай спецификация:

«100 мкм SiC жабыны»

қалыңдығын ғана сипаттайды.

Ол толық анықтамайды:

l тазалық;

l кеуектілік;

l дәннің құрылымы;

l бетінің кедір-бұдырлығы;

l жабынның біркелкілігі;

l интерфейс сапасы;

l қалдық стресс.

Жартылай өткізгішті жабдық үшін бұл факторлар номиналды қалыңдық сияқты маңызды болуы мүмкін.

Жалпы жабын ақаулары

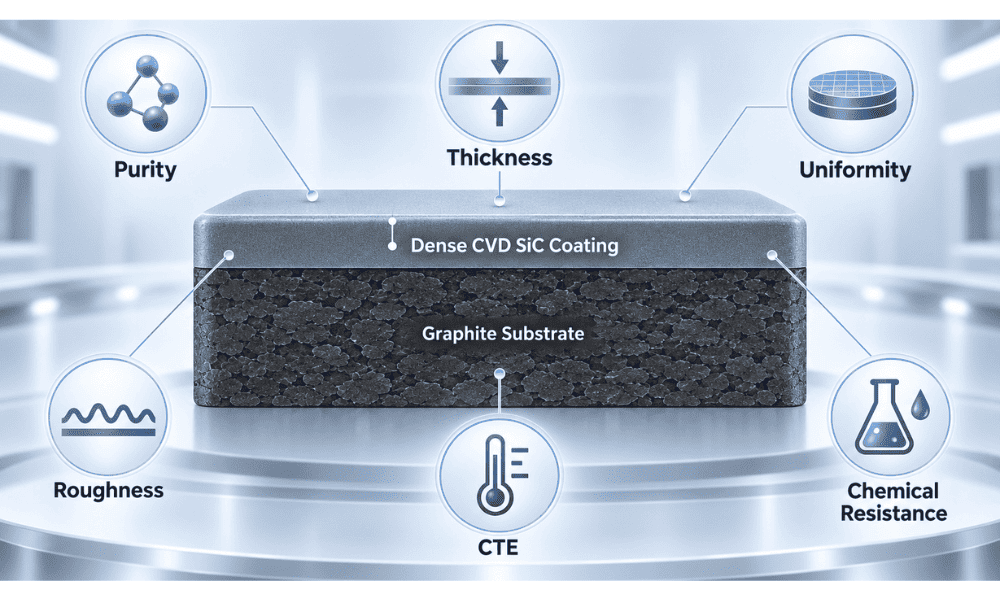

4. Қандай SiC жабынының қасиеттері маңыздырақ?

Жартылай өткізгішті пайдалану үшін ең пайдалы қасиеттер ластануды бақылауға, процестің тұрақтылығына және құрамдастардың қызмет ету мерзіміне байланысты.

Қоғамдық коммерциялық эталон ретінде SGL Carbon бір SiC жабыны үшін шамамен көлемдік тығыздығы туралы хабарлайды.3,2 г/см³, қаттылығы40 ГПа, термиялық кеңеюі4,3 × 10^-6 К^-1100–600°C және әдеттегі жабын қалыңдығы100 мкм. Бұл мәндер жартылай өткізгіштердің әмбебап сипаттамаларынан гөрі мысалдар болып табылады.

Екі параметр ерекше назар аударуды қажет етеді:жабын қалыңдығы және CTE.

1. Қалың SiC жабыны автоматты түрде жақсы емес.

Қосымша қалыңдық үлкенірек қорғаныс тосқауылын қамтамасыз етуі мүмкін, бірақ ол сонымен қатар құрамдас өлшемдерді өзгертуі және жинақталған қалдық кернеуді арттыруы мүмкін. Бұл сезгіштер үшін маңызды болады жәневафельді тасымалдаушылармұнда қалта тереңдігі, тегістік және жиек геометриясы процесс үшін маңызды.

2. CTE сәйкестігі бірдей маңызды.

SiC жоғары температурада тұндырады, содан кейін графиттік субстратпен бірге салқындайды. Егер SiC және графит әртүрлі кеңейіп, жиырылатын болса, интерфейстің жанында механикалық кернеу пайда болады.

Жеңілдетілген сәтсіздік жолы:

CTE сәйкессіздігі → Қалдық кернеу → Микрожарық → Жарықтың таралуы → Деламинация → Бөлшектер / Ашық Графит

Бұл механизм жабынның ақауын әрқашан қалыңдығын арттыру арқылы шешуге болмайтынын түсіндіреді.

A 2026Керамика халықаралықзерттеу графитте 1260°C, 1280°C және 1320°C температурада тұндырылған SiC арнайы зерттелді және тұндыру температурасы микроқұрылымға және фазааралық адгезияға әсер ететінін анықтады.

Сондықтан жабынның сапасын мыналардың комбинациясы бойынша бағалау керек:

Тазалық + Микроқұрылым + Біркелкі + Интерфейс тұтастығы + Геометрия

жалғыз қалыңдығынан гөрі.

5. SiC қапталған графит қайда қолданылады және оны қалай таңдау керек?

Ең күшті қолданбалар жоғары температураға, реактивті химияға және вафли деңгейіндегі қатаң талаптарға тап болатын компоненттер болып табылады.

1. Кремний эпитаксисі

SiC жабындысы бар графит қабылдағыштары жылу тасымалдауға қатыса отырып, пластиналарды қолдайды. Тегістік, қалта геометриясы, жабынның біркелкілігі және бетінің күйі пластинаның температурасына және эпитаксиалды біркелкілікке әсер етуі мүмкін.

Сондықтан жабын кеңірек жылу жүйесінің бөлігі болып табылады:

Қыздырғыш / Энергия көзі → Сусептор → Вафлидің термиялық шекарасы → Вафли температурасы → Эпитаксиалды өсу

2. Кремний карбиді эпитаксисі

SiC эпитаксисі термиялық өріс материалдарына ерекше талаптар қояды. Қабырғалар, сақиналар және олармен байланысты компоненттер химиялық тұрақтылықты, төмен ластануды және қайталанатын жоғары температурада жұмыс істеу арқылы өлшемдік консистенцияны сақтауы керек.

3. GaN және LED MOCVD

MOCVD вафли тасымалдаушылары мен спутниктік платформалары прекурсорларға бай орталарда жұмыс істейді, онда тасымалдаушының температурасының таралуы пластинаның өсу жағдайларына әсер етеді.

Тасымалдаушы геометриясының немесе бетінің жағдайындағы өзгерістер мыналардағы өзгерістерге ықпал етуі мүмкін:

l вафель температурасы;

l өсу қарқыны;

l пленка қалыңдығы;

l құрамы;

l пластинаның біркелкілігі.

Mersen жоғары таза SiC жабыны бар графитті, біркелкі термиялық мінез-құлықты, агрессивті газдарға төзімділікті және жердегі химиялық тазалауға төзімділікті эпитаксистік қолдану үшін маңызды талаптар ретінде ерекше анықтайды.

4. Басқа жоғары температуралық процестер

Таңдалған RTP/RTA, CVD, ALD және басқа да термиялық өріс компоненттері температура, химия, ластану қаупі және геометрия оны негіздеген кезде SiC-жабылған графитті де пайдалана алады.

Таңдау келесіден басталуы керекреактор және процесс, жалпы жабын сипаттамасы емес.

Анықтаңыз:

l процесс және реактор үлгісі;

l вафель мөлшері;

l жұмыс температурасы;

l технологиялық және тазалау газдары;

l құрамдас сызба;

l графитке қойылатын талаптар;

l сыни өлшемдер мен тегістік;

l жабынның қалыңдығы;

l бетінің кедір-бұдырлығы;

l тексеру талаптары.

Ең пайдалы RFQ бір орталық сұрақты қояды:

Бұл компонент реактор ішінде не істеуі керек?

Содан кейін SiC жабыны оқшауланған материал параметріне емес, нақты мақсатқа сай жасалуы мүмкін.

Эпитаксия және MOCVD үшін мақсат жай ғана ұзаққа созылатын жабын емес. Бұл қолдауға қабілетті компонент:

Тұрақты пластинаның температурасы + төмен ластану + аз бөлшектердің пайда болуы + қайталанатын өсу + болжамды қызмет ету мерзімі

6. Жиі қойылатын сұрақтар

1. Графитке кремний карбидімен жабудың негізгі мақсаты қандай?

Ол графит корпусының өңдеуге қабілеттілігі мен жылулық артықшылықтарын сақтай отырып, жоғары таза, химиялық төзімді технологиялық бетті жасайды.

2. Неліктен CVD SiC жабыны үшін қолданылады?

CVD SiC күрделі графит беттерінде тікелей өсуге мүмкіндік береді және тұндыру процесі дұрыс жобаланған кезде жабын құрылымын, қалыңдығын және біркелкілігін бақылауды қамтамасыз етеді.

3. Қалың SiC жабыны әрқашан жақсы ма?

Жоқ. Қалыңдығы қалдық кернеуге, өлшемдік төзімділікке, құрамдас бөліктердің геометриясына және қызмет көрсету шарттарына қарсы теңестірілуі керек.

4. SiC жабынының жарылуы немесе қабаттасуы неден туындайды?

Жалпы қатысушыларға графит/SiC CTE сәйкессіздігі, қалдық кернеу, интерфейс ақаулары, сәйкес емес тұндыру жағдайлары және қайталанатын термиялық цикл жатады.

5. SiC қапталған графит RFQ үшін қандай ақпарат қажет?

Сызбаны, реактор үлгісін, процесті, пластинаның өлшемін, жұмыс температурасын, технологиялық және тазартқыш газдарды, графитке қойылатын талаптарды, жабынның сипаттамасын, сыни төзімділіктерді, тексеру критерийлері мен мөлшерін көрсетіңіз.

Арнайы CVD SiC қапталған графит компоненті керек пе?

VeTek Semiconductor жартылай өткізгішті эпитаксия және соған байланысты жоғары температурада өңдеу қолданбалары үшін SiC қапталған графит компоненттерін қамтамасыз етеді.

Тиісті шешімді талқылау үшін реактор үлгісін, құрамдас сызбаларды, графитке қойылатын талаптарды, жабын сипаттамаларын, жұмыс жағдайларын және тексеру критерийлерін бөлісіңіз.

Техникалық кеңес сұраңыз| Сызбаңызды жіберіңіз

Біздің кремний карбиді жабыны өнімдерінің ассортиментін зерттеңіз.

Анықтамалар

1. SGL көміртегі. SIGRAFINE® SiC жабындары.Изостатикалық графиттегі CVD SiC жабындары үшін техникалық деректер және қолдану туралы ақпарат.

2. Мерсен. Жартылай өткізгішті технологиялық жабдық — кремний карбидімен қапталған ультра таза графит.Эпитаксия және MOCVD қолданбалары үшін техникалық ақпарат.

3. Хуо, Ю., Цинь, С., Чен, Ю., т.б. «Графиттік субстраттардағы CVD-SiC жабындарындағы процесс-құрылым-қасиет корреляциясын зерттеу».Ғылыми есептер, Т. 16, 4150-бап, 2026 ж.

4. Ма, Q., т.б. «Графиттік субстраттардағы CVD-SiC жабындарының аралық адгезиясы: микроқұрылымдағы және механикалық қасиеттердегі температураның рөлі».Керамика халықаралық, Т. 52, 3-шығарылым, 2026 ж., 3711–3718 беттер.
