Жартылай өткізгіш эпитаксисіндегі CVD жабындары: инженерлік параметрлер, SiC/TaC таңдау және ақауларды бақылау

Автор | Инженер Никву | Жетілдірілген материалдар бөлімінің инженері, Vetek жартылай өткізгіші

Кіріспе: Эпитаксияда қапталған графит қабылдағыш реактордың жылулық, химиялық және ластану шекарасының бөлігі болып табылады. Оның құндылығы тек жабынның қалыңдығында емес, дайын бөліктің вафли температурасын, бетінің тұрақтылығын және өсу және тазалау циклдері арқылы қайталанушылығын қаншалықты тұрақты сақтайтынында.

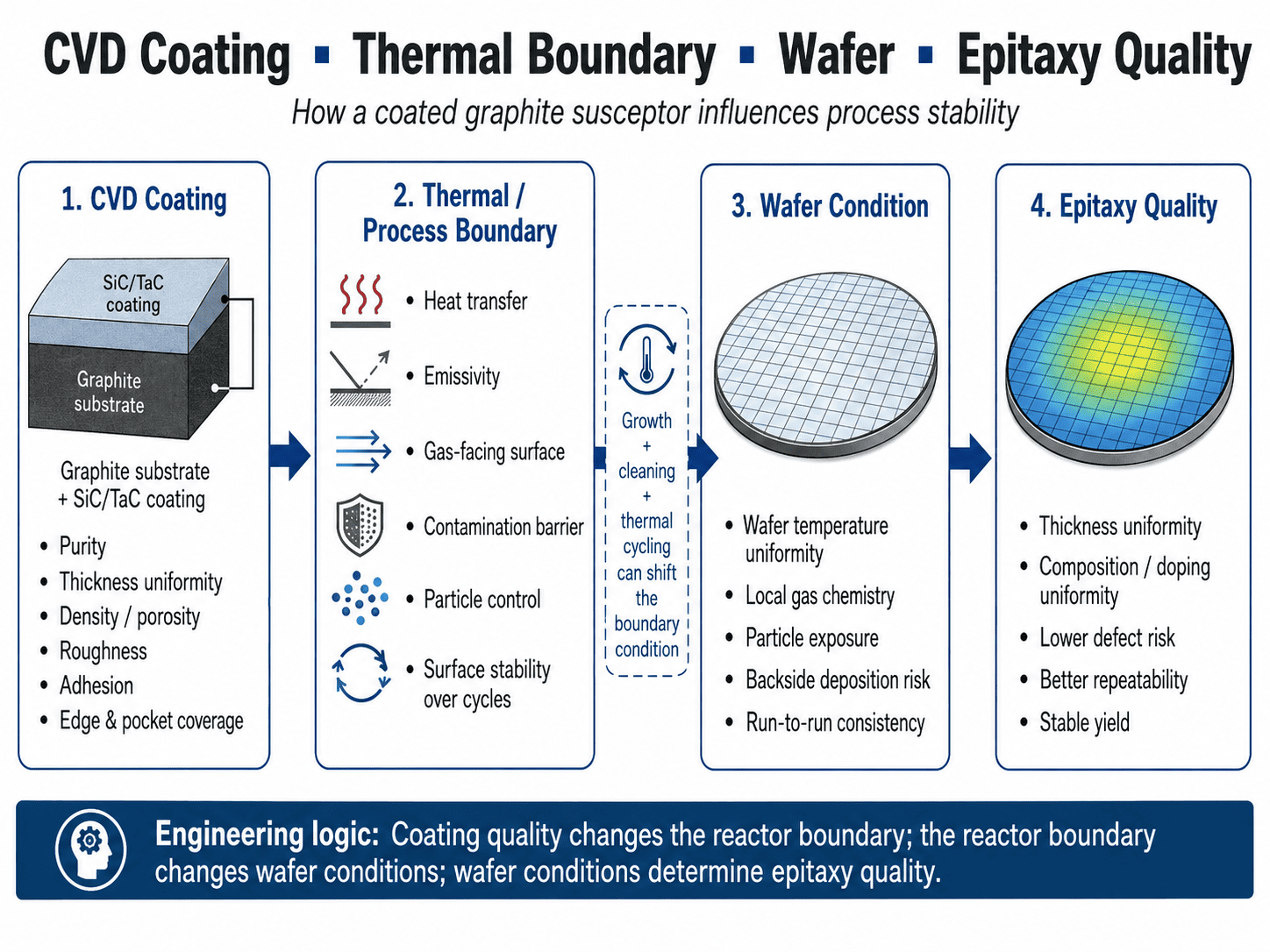

1. CVD жабыны эпитаксистік процестің шекарасы ретінде

Негізгі қорытынды: Температура, қысым және газ ағыны өзгермеген болса да, жабынның кедір-бұдыры, шөгінділері, қалта геометриясы немесе интерфейстің деградациясы жылу беру мен беттік химияны өзгертуі мүмкін. Сондықтан қапталған сенсорды пассивті пластинка ұстағышы емес, процесс үшін маңызды реактор құрамдас бөлігі ретінде қарастырған жөн.

Әдеттегі өсу температурасы жүктемені көрсетеді: GaN MOCVD жиі 1000–1100°C, Si эпитаксисі 1050–1200°C және SiC эпитаксисі шамамен 1500–1700°C шамасында жұмыс істейді. Вафельдің температурасы қыздырғыштың қуатына және сенсордың геометриясына, сәуле шығару қабілетіне, қалта тереңдігіне, айналу мен газ ағынына байланысты.

Планетарлық MOCVD қалыңдығын, құрамын және қоспалау біркелкілігін жақсарту үшін ламинарлы ағынды және көп тасымалдаушы айналуды пайдаланады.[1]

2. CVD SiC және TaC жабынының параметрлері

Негізгі қорытынды: «100 мкм жабын» толық жартылай өткізгіш сипаттамасы емес. Тығыздық, тазалық, микроқұрылым, кедір-бұдырлық, CTE, қалыңдықтың таралуы, адгезия және ақауларды бақылау, әсіресе жергілікті тұндыру әртүрлі болуы мүмкін қалталарда, шеттерде, тесіктерде және көлеңкелі белгілерде бірге қарастырылуы керек.

Инженерлік тізбек бұл:

CVD температурасы / қысым / газ қатынасы → дәннің өсуі → тығыздық / кедір-бұдырлық / кернеу → жабынның қызмет ету мерзімі.

Жоғары қысым кедір-бұдырлық пен кеуектілікті арттырды, ал шамадан тыс температура дөрекі құрылымдарды тудырды.[3]

3. Жылу біркелкілігі және орындалу үшін қайталануы

Негізгі қорытынды: Қаптау көрінетіндей қабыршақтанғанға дейін жарамсыз болуы мүмкін. Қалыңдықтың ауытқуы, рецессия, шөгінділер немесе кедір-бұдырдың өзгеруі пластинкадан қабылдағышқа жылу беруді және эмиссияны өзгертіп, температураны немесе құрамдас әлі механикалық түрде бүтін болып көрінген кезде жүгіруден өтуді тудырады.

Вафельді жылу балансы:

Qtotal = Qөткізу + Qсәулелену + Qконвекция

Қапталған қабылдағыш бұл терминдерге материал қасиеттері, бетінің күйі және геометриясы арқылы әсер етеді. Қалта тереңдігі маңызды, өйткені жабынның жиналуы пластинаның соңғы геометриясын өзгертеді.

Қалтаның айналасында өзгеретін номиналды 100 мкм жабын жергілікті жылу жолын да, соңғы өлшемдерді де өзгерте алады. Кішігірім вариация автоматты түрде біркелкілікке әкелмейді, бірақ қаптаудан кейінгі қалта тереңдігі CTQ болуы керек.

Өндіріс кезінде:

өсу шөгінділері + тазалау + термиялық цикл → кедір-бұдырлық/шығару дрейфі → термиялық-шекаралық дрейф → вафли-температуралық дрейф → өсу жылдамдығы/композициялық дрейф.

Сондықтан құрамдастардың қызмет ету мерзімі «көрінетін сыну» арқылы ғана емес, процесс шектеулерімен анықталуы керек.

4. CVD SiC және CVD TaC таңдау

Негізгі қорытынды: CVD SiC піскендігі, тазалығы және графитпен үйлесімділігі арқасында көптеген Si, GaN және SiC эпитаксис бөліктері үшін практикалық база болып табылады. Төтенше температура немесе Si-бай химия SiC рецессиясын тексерілген өмір сүру ұзақтығын шектейтін механизмге айналдырғанда, TaC тартымды болады.

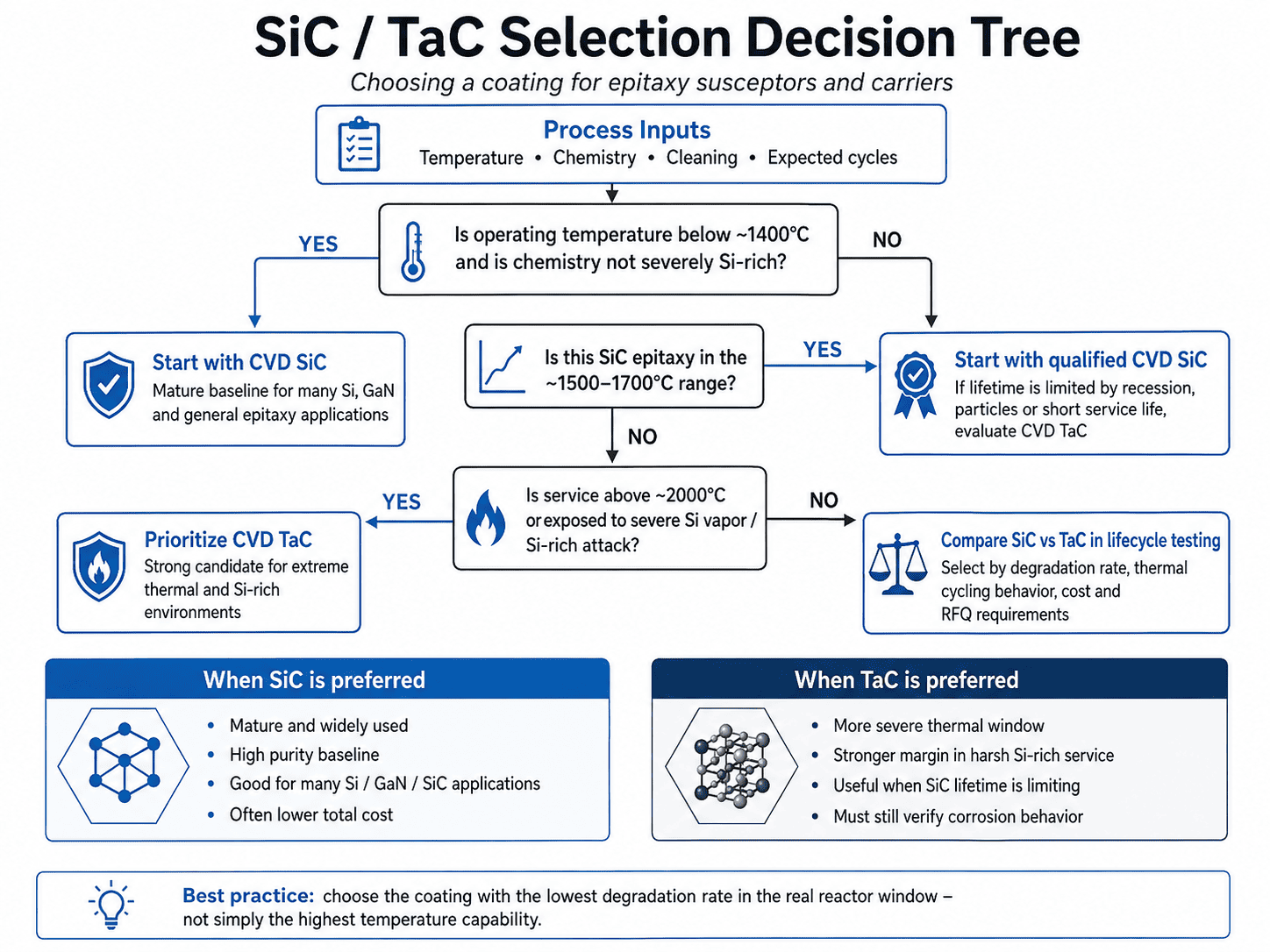

Таңдау шешімі ағашыT < ~1400°C және SiC химиялық үйлесімді ме?

→ Иә: CVD SiC талаптарына сәйкес келеді.

→ Жоқ: жалғастыру.

~1500–1700°C кезінде SiC эпитаксисі?

→ Дәлелденген SiC-тен бастаңыз. Егер рецессия, бөлшектер немесе қысқа өмір басым болса, TaC салыстырыңыз.

>2000°C немесе Si-буының қатты әсер етуі?

→ TaC бағалауына басымдық беріңіз.

TaC химиялық әсерге ұшырамайды. 1973 К кремний буында CVD TaC TaSi₂/SiC реакция өнімдерін түзді; Si экспозициясының жоғарылауы коррозия тереңдігі мен кедір-бұдырлығын арттырды.[4] Сондықтан таңдау тек балқу температурасына емес, нақты реактордағы деградация жылдамдығына негізделуі керек.

5. CVD жабынының бұзылу механизмдері

Негізгі қорытынды: Қабықпен қапталған сезімталдық ақауларының көпшілігі біріктірілген термиялық кернеуден, тұнбаның біркелкі болмауынан, химиялық рецессиядан және тазалау немесе өңдеу кезіндегі зақымнан туындайды. Сәтсіздікті талдау көрінетін ақауды оның түбірлік механизмімен, содан кейін «жабын пиллингінде» тоқтаудың орнына вафли симптомымен байланыстыруы керек.

Пайдалы бірінші ретті жылу-кернеу қатынасы:

σ ≈ E × Δα × ΔT

мұндағы E - жабын модулі, Δα жабын/субстрат CTE айырмашылығы және ΔT жылу экскурсиясы. Сондықтан графит CTE сәйкестігі жабынның тазалығы сияқты маңызды.

Терең қалталар, саңылаулар мен ойықтар әртүрлі прекурсорларды тасымалдай алады:

жергілікті жұқа/кеуекті жабын → термиялық/химиялық шабуыл → графит экспозициясы → эрозия → бөлшектер → вафли ақауы қаупі.

Сондықтан құрамдас механикалық қызмет мерзімі аяқталғанға дейін процестің соңына жетуі мүмкін.

6. Біліктілік және RFQ талаптары

Негізгі қорытынды: Біліктілік реактор жағдайларын өлшенетін CTQ-ға айналдыруы және оларды дайын геометрияда тексеруі керек. Тек материалдық сертификаттар жеткіліксіз; мақсат - репрезентативті өсу және тазалау циклдері арқылы қайталанатын жабын тұтастығы, өлшемдері және жылу/химиялық әрекеті.

Практикалық сипаттама мыналарды қамтуы керек:

• Материал: графит дәрежесі, тазалығы, CTE; жабу фазасы және тазалығы.
• Қаптау: қалыңдық, жергілікті шектеулер, кедір-бұдырлық, саңылау/кеуектілік критерийлері, адгезия немесе термиялық цикл критерийлері.
• Геометрия: қаптамадан кейінгі қалта тереңдігі, тегістік/шығу, OD/ID, саңылаулар және айналумен байланысты CTQ.
• Процесс: пластинаның өлшемі, температура, газдар, қысым, қыздыру/айналу режимі, тазалау химиясы және күтілетін циклдар.

Ұсынылатын бақылау пункттері:

Кіріс → анықталған өсу циклдары → тазалау → қызмет ету мерзімінің аяқталуы.

Бұл бақылау нүктелерін бөлшектер мен пластиналар деректерімен салыстыру тек визуалды тексеруден гөрі пайдалырақ.

7. Жиі қойылатын сұрақтар

CVD SiC қалыңдығы қанша болуы керек?

100 мкм шамасында әмбебап оңтайлы емес, пайдалы анықтама болып табылады. Геометрия, коррозияға төзімділік, кернеу және өлшемді төзімділік мақсатты анықтайды.

Қалың жабын әрқашан ұзаққа созыла ма?

Жоқ. Ол коррозия резервін қосады, бірақ сонымен бірге қалдық кернеу мен өлшемдік ығысуды арттыруы мүмкін.

SiC жабыны неге қабыршақтайды?

Типтік салымшылар CTE сәйкессіздігі, қалдық кернеу, интерфейс ақаулары, жиек геометриясы, термиялық цикл, химиялық шабуыл және тазалау зақымдары болып табылады.

TaC қашан SiC алмастыруы керек?

Жоғары температура немесе Si-бай шабуыл SiC өмір сүру ұзақтығының басымдылық шегі екені дәлелденсе және TaC өмірлік циклдің жақсырақ нәтижесін береді.

Қорытынды

Негізгі қорытынды: CVD жабыны бар графит эпитаксистік процестің бөлігі ретінде білікті болуы керек. Мақсат - өндірістегі тұрақты жылулық, химиялық және өлшемдік әрекет, қызмет мерзімінің аяқталуы тек көрінетін зақыммен емес, өлшенетін CTQ процестерімен анықталады.

Инженерлік тізбек бұл:

графиттік субстрат → CVD микроқұрылымы → дайын геометрия → термиялық/химиялық тұрақтылық → пластинаның қайталануы.

Жақсы сұрақ жай ғана «жабынның қалыңдығы қаншалықты?» емес. бірақ «Бұл компонент қайталанатын өсу, тазалау және жылу циклдарынан кейін қалай әрекет етеді және оның қызмет ету мерзімінің аяқталуын қандай өлшенетін шек анықтайды?»

Анықтамалар

[1] AIXTRON SE, Планетарлық принцип (MOCVD).

[2] SGL Carbon, SIGRAFINE® SiC жабыны – Материалдық деректер.

[3] Huo Y. et al., Scientific Reports 16, 4150 (2026), «Графиттік субстраттардағы CVD-SiC жабындарындағы процесс-құрылым-қасиет корреляциясын зерттеу».

[4] Hao K. et al., Vacuum 241, 114677 (2025), «Графит субстраттарында CVD TaC жабындарының кремний буының индукцияланған коррозия механизмдері».

Инженер Никву CVD жабындары мен көміртегі негізіндегі ыстық аймақ материалдарының ҒЗТКЖ саласында 15 жылдық тәжірибесі бар. Ол 8 дюймдік SiC эпитаксиясында қолданылатын Қытайдың бірінші TaC-жабынымен қапталған графит компоненттерінің жаппай өндірісін енгізу жобасын басқарды. Ол SiC кристалының өсуіне арналған ыстық аймақтарды жобалау және сәтсіздіктерді талдау жобаларына қатысты және ыстық аймақ материалдарына қатысты жеті өнертабыс патентіне ие.
