Неліктен CVD TaC үшінші буындағы жартылай өткізгіште «жоғары температуралық құрыш» жабады

SiC кристалын өсіретін пештің ішіндегі орта жартылай өткізгіш өндірісіндегі ең аз кешірімді болып табылады: температура 2400°C-тан асады, сутегі мен аммиак концентрациясы жоғары, ал графит компоненттері үнемі бөлшектердің төгілу және қоспаларды шығару қаупіне ұшырайды. Технологиялық инженерлер ұзақ уақыт бойы қатты ыстыққа, агрессивті химияға және ластануға төтеп бере алатын материалды шешімді іздеді.

CVD тантал карбиді (TaC) жабыны бұл жауапқа тыныш болды - балқу температурасы 3880 ° C, қышқылды өңдеу жылдамдығы NH₃-де небары 0,2 мкм/сағ және H₂-де 0,1 мкм/сағ және ppb-де өлшенетін сыни қоспа деңгейлері. Дегенмен, оны шынымен таң қалдыратын нәрсе - бұл өндіріс қабатында болып жатқан жағдай: микроқұбыр ақауларының тығыздығы 90% -дан астам төмендейді, кристалдық қоспалардың жалпы мөлшері 70% -дан астамға төмендейді және меншікті кедергі 2-3 есе артады.
Сонымен, TaC жабыны бұған қалай қол жеткізеді? Оның өнімділік артықшылықтары қайдан келеді? Қандай нақты әлем қолданбаларында ол ең құнды береді? Ал нарық қандай бағытты ұстанады? Бұл мақалада CVD TaC жабынының техникалық принциптері, негізгі қасиеттері, қолданудың негізгі сценарийлері және салалық тенденциялары жүйелі түрде зерттеледі.

1. CVD TaC жабыны дегеніміз не?

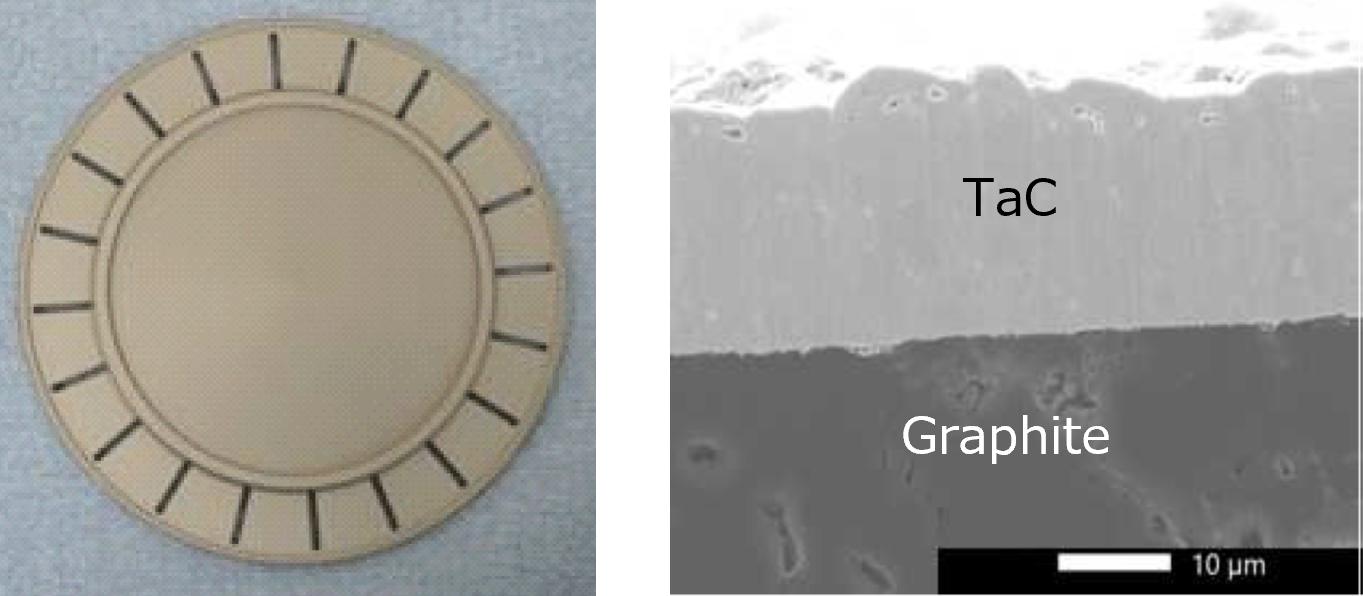

Негізінде, CVD TaC жабыны - бұл тантал карбидінің (TaC) қорғаныш қабаты - ерекше алтын-сары сыртқы түрі бар керамикалық қосылыс - химиялық бу тұндыру арқылы жоғары таза графит субстраттарына орналастырылған. Материалдың өзі бірге табу қиын қасиеттердің жиынтығын береді: балқу температурасы 3880°C, қаттылық 15–19 ГПа диапазонында, күшті химиялық инерттілік және агрессивті технологиялық орталарда жақсы ұсталатын коррозияға төзімділік.

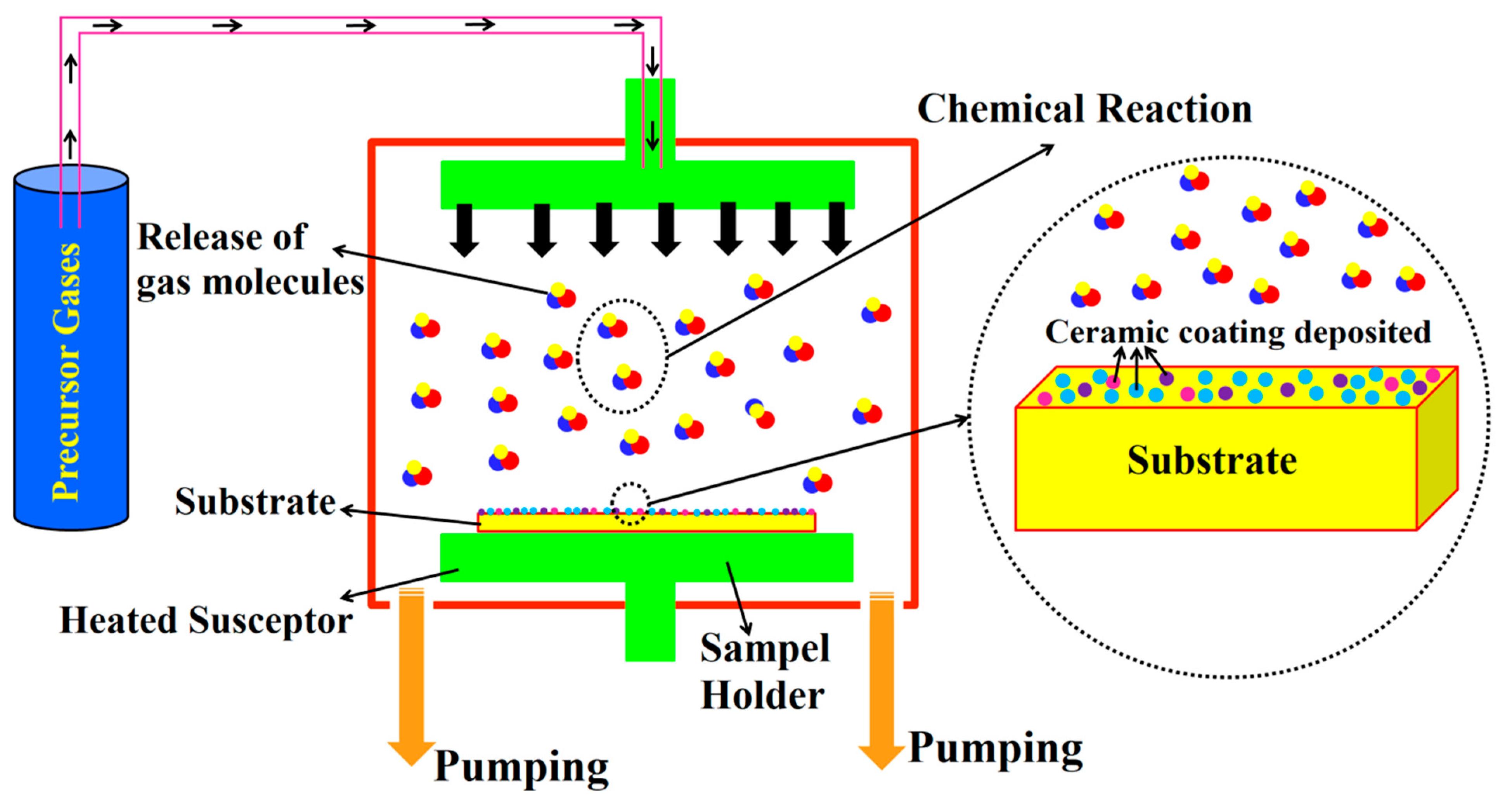

TaC жабындарын өндірудің әртүрлі тәсілдерінің ішінде CVD ең жетілген жол болып қала береді. Типтік рецепт, егжей-тегжейлі сипатталғандай, аргон мен сутегі арқылы қыздырылған камераға тасымалданатын тантал пен көміртек прекурсорлары ретінде тантал пентахлоридінен (TaCl₅) және пропиленнен (C₃H₆) басталады. Буланған TaCl₅ графит бетіне жеткеннен кейін адсорбцияланып, ыдырау және рекомбинация реакцияларының тізбегін өтеді. Бұл жай ғана беткі қабат емес, балқытылған тұз немесе золь-гельді өңдеу сияқты балама әдістермен қол жеткізуге болатынға қарағанда біркелкі және құрамы жағынан басқарылатын тығыз, жақсы жабысатын жабынның пайда болуы.

2. CVD TaC жабынының негізгі өнімділік артықшылықтары

2.1 Өте жоғары термиялық тұрақтылық
CVD TaC жабыны 3880°C температурада ериді, сондықтан ол 2200°C жоғары температурада да құрылымдық жағынан берік болып қалады. Бұл оны SiC кристалының өсуі және MOCVD сияқты жартылай өткізгіш процестерге жақсы сәйкес келеді - заттар тым ыстық болған кезде әдеттегі SiC жабындары нашарлайтын орындар.

2.2 Химиялық коррозияға тамаша төзімділік
Бұл жабын сутегі, аммиак, хлоридтер және кремний буы сияқты коррозиялық технологиялық газдарға жақсы төзімді. SiC жабындарымен салыстырғанда ол жоғары температуралы жартылай өткізгіш орталарда графиттің деградациясын және бөлшектердің ластануын азайтады. Нәтиже? Жақсырақ процесс тұрақтылығы және пластинаның жоғары өнімділігі.

2.3 Жақсы механикалық қаттылық және термиялық соққыға төзімділік
CVD TaC жабыны қатты және графиттік негіздерге қатты жабысады, сондықтан ол баяу тозады және термиялық соққыларды жақсы ұстайды. Ол қайталанатын жылдам қыздыру және салқындату циклдарын жарып кетпей немесе қабыршақсыз қабылдай алады. Бұл құрамдас бөліктің ұзағырақ қызмет ету мерзімін және процесс жылдамдығының жоғарылауын білдіреді.

2.4 Ультра жоғары тазалық пен қоспаны басу
TaC жабыны өте төмен қоспа деңгейіне ие және қатты диффузиялық тосқауыл ретінде әрекет етеді – ол ластаушы заттардың графит субстратынан және өсу ортасына өтуін тоқтатады. Бұл кристалдық ақауларды азайтуға көмектеседі, қоспаларды сыртқа шығарады және SiC кристалдарының сапасы мен кедергісін жақсартады.

3. CVD TaC жабынының типтік қолдану сценарийлері

3.1 SiC монокристалды өсу (PVT әдісі)
SiC монокристалдарының PVT өсу процесінде TaC жабыны тигельдер, бағыттаушы сақиналар және тұқымдық кристал ұстағыштар сияқты негізгі графит компоненттеріне қолданылады. Фан және т.б. TaC жабыны физикалық қорғанысты қамтамасыз етіп қана қоймайды, сонымен қатар оның төмен сәуле шығару сипаттамалары арқылы кристалдардың өсу интерфейсіндегі температура градиентін реттейтінін, радиалды температураның біркелкілігін жақсартатынын, SiC сублимациялық стехиометриясын сақтайтынын, қоспалардың миграциясын басатынын және энергия шығынын азайтатынын көрсетеді. Менг және т.б. Crystal Growth журналында TaC қапталған графит реле сақинасы және графит қағазы бар тигель құрылымын пайдаланып өсірілген кристалдық құйма кристалды жетілдіру және интерфейс пішіні бойынша жоғары сипаттамаларды көрсететінін растайды. Нақты өлшемдер TaC қапталған тигельдермен өсірілген кристалдық құймалардың диаметрінің ауытқуы ≤2%, ал кристалдық бетінің тегістігі (RMS) 40% жақсарғанын көрсетеді.

3.2 GaN/SiC эпитаксиалды өсу

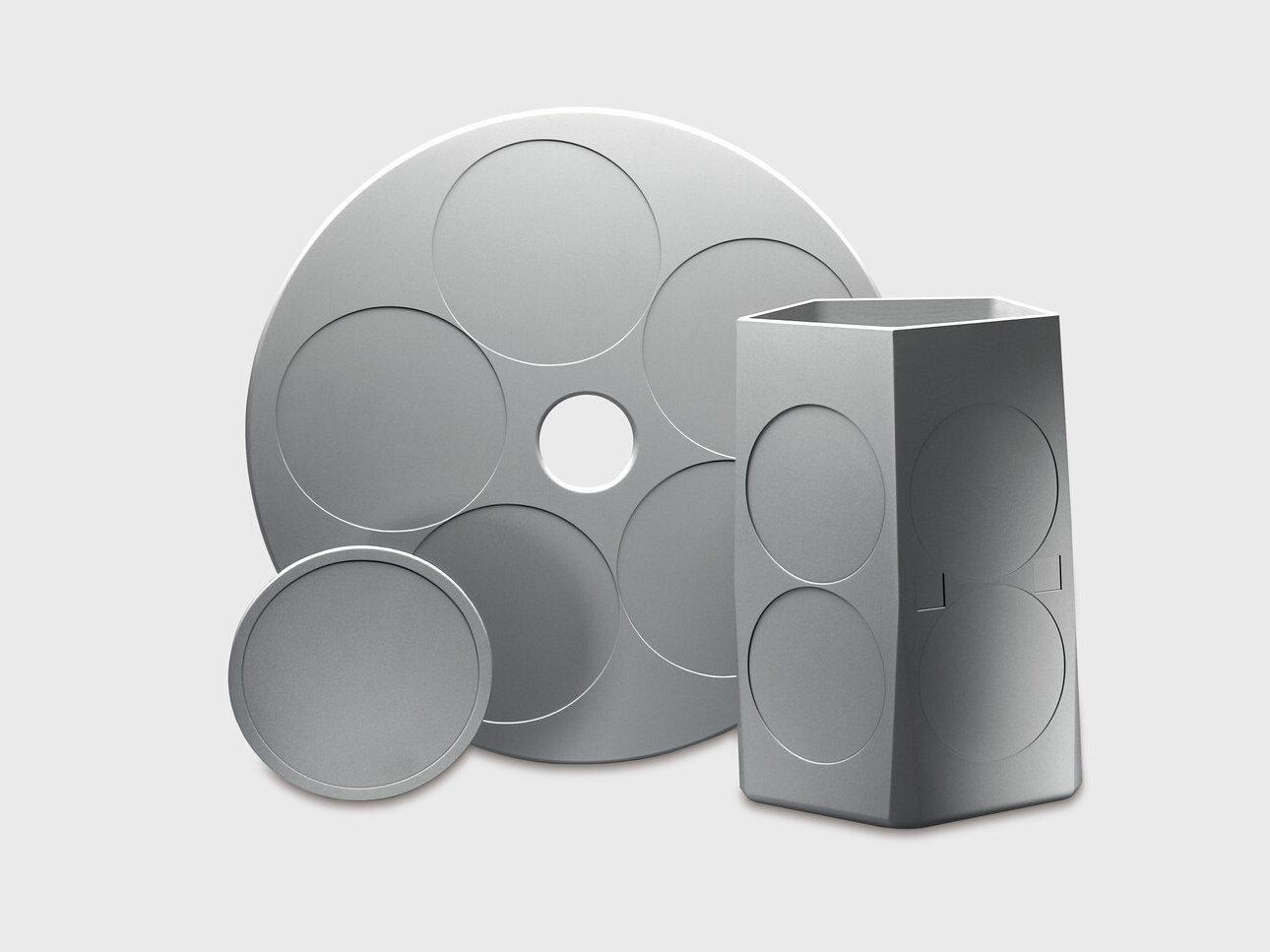

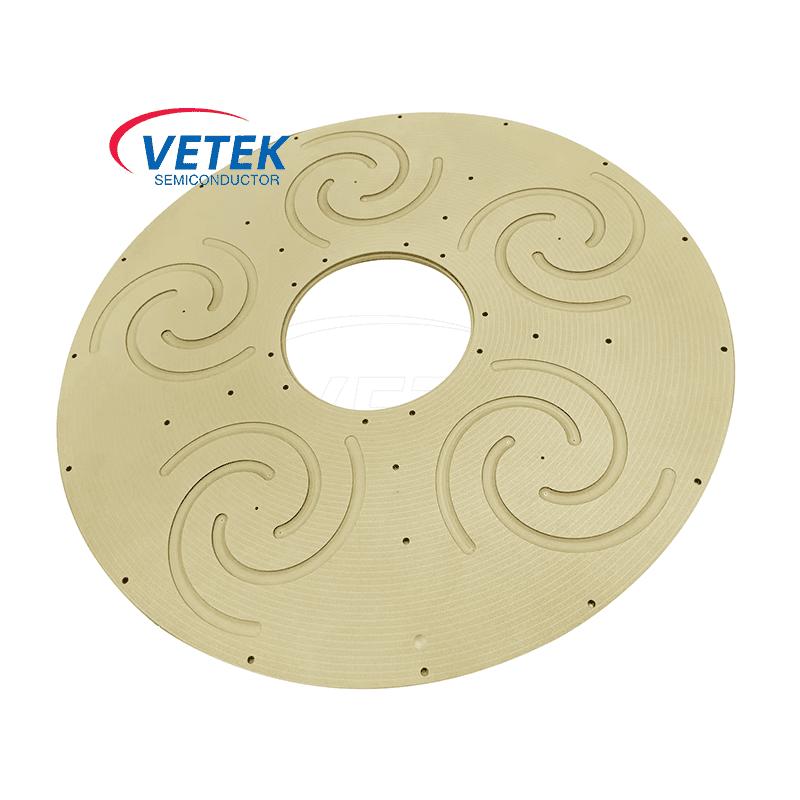

GaN және SiC эпитаксиясына арналған CVD реакция камераларында TaC жабыны пластиналар, спутниктік дискілер, саптамалар және сенсорлар сияқты компоненттерге кеңінен қолданылады. Бұл компоненттер жоғары температурада және коррозиялық ортада ұзақ уақыт бойы жұмыс істеуі керек және TaC жабыны олардың қызмет ету мерзімін едәуір ұзарта алады және процестің өнімділігін арттырады. Aixtron G5 сияқты MOCVD жабдығында TaC жабыны процестің тұрақтылығын қамтамасыз ететін негізгі материал екендігі дәлелденді.

3.3 MOCVD жүйесінің жылытқыштары

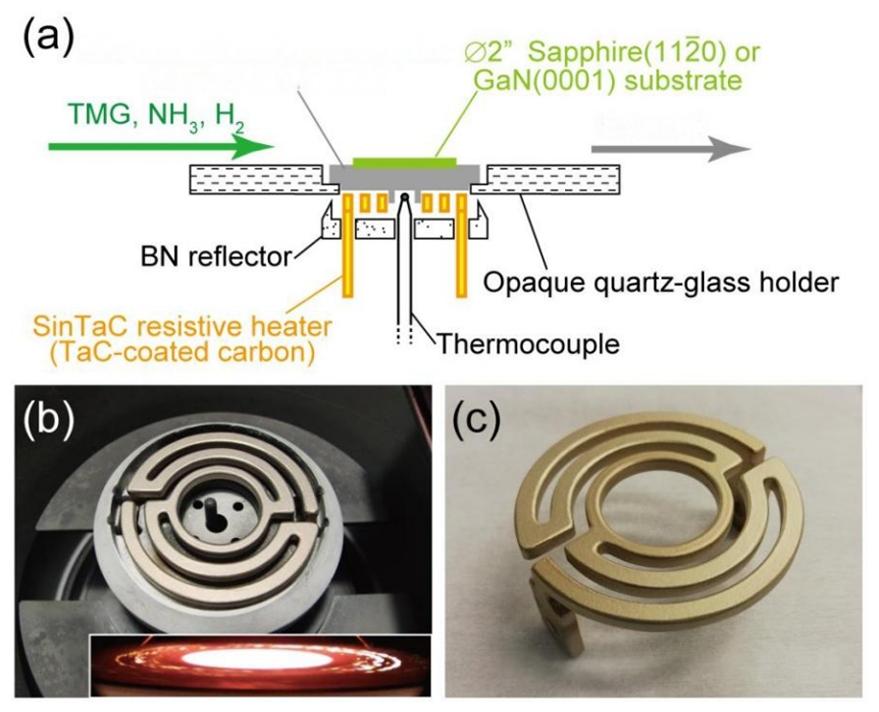

TaC қапталған графит жылытқыштары MOCVD жүйелерінде сәтті қолданылды. Дәстүрлі pBN жабыны бар жылытқыштармен салыстырғанда, TaC жылытқыштары жақсырақ қыздыру тиімділігі мен біркелкілігін қамтамасыз етеді, электр қуатын тұтынуды азайтады және олардың төменгі беттік эмиссиясының арқасында (0,3) жылу өрісінің тұтастығын жақсартуға көмектеседі. Фан және т.б. зерттеулеріне сәйкес, TaC жабынының төмен сәуле шығару қабілеті кристалдардың өсуі үшін температураның біркелкілігін жақсартып қана қоймайды, сонымен қатар GaN эпитаксиалды тұндыру сапасын арттырады.

3.4 Жоғары температурадағы өнеркәсіптік қолданбалар
Жартылай өткізгішті өрістен басқа, TaC жабыны төзімді қыздыру элементтері, бүрку саптамалары, қалқан сақиналары және дәнекерлеу құрылғылары сияқты жоғары температуралы өнеркәсіптік компоненттер үшін де пайдаланылуы мүмкін, бұл оның ыстыққа төзімділік пен коррозияға төзімділігіндегі жан-жақты артықшылықтарын толығымен пайдаланады.

4. CVD TaC және SiC жабыны: қалай таңдауға болады?

Жартылай өткізгіштер өнеркәсібінде CVD SiC және CVD TaC графит компоненттері үшін ең негізгі екі қорғаныс жабыны болып табылады. Таңдау нақты процесс температурасы талаптарына байланысты.

CVD SiC жабыны:Жылулық кеңеюдің төмен коэффициенті, жақсы құрылымдық тұрақтылық және 1800 ° C-тан төмен орталардағы шығындар артықшылығы, жарықдиодты эпитаксиалды науалар және монокристалды кремний эпитаксиалды науалар сияқты орташа және жоғары температура сценарийлерінде кеңінен қолданылады.

CVD TaC жабыны:Жоғары термиялық тұрақтылық (SiC үшін балқу температурасы 3880°C және ~2700°C), күшті химиялық инерттілік, әсіресе SiC монокристалының өсуі және GaN эпитаксисі сияқты 2000°C-тан жоғары ультра жоғары температура және жоғары коррозиялық орталар үшін қолайлы.

Қарапайым тілмен айтқанда:Процесс температурасы 1800°C-тан асқанда, әсіресе сутегі және аммиак сияқты коррозиялық газдар қатысқан кезде, TaC жабыны ең жақсы таңдау болып табылады.

5. Нарық болашағы және салалық тенденциялар

SiC монокристалының өсуі мен эпитаксисінің жылдам кеңеюі TaC жабындарына сұранысты күрт жоғарылатады. Жақында жүргізілген екі нарықтық зерттеу нарықтың айтарлықтай кеңею қарсаңында екенін көрсетеді. QYResearch өзінің жаһандық TaC жабын нарығының болжамында, терең талдау және 2031 жылға арналған болжамында 2024 жылға арналған тантал карбидінің жаһандық жабын нарығын шамамен 45 миллион АҚШ долларына теңестіреді және 2031 жылға қарай ол 142 миллион долларға жетеді - жылдық өсу қарқыны 17,9% құрайды. Global Info Research мәліметтері 2024 жылғы нарықты шамамен 47 миллион АҚШ долларына бағалап, 2031 жылға қарай 143 миллион долларға көтерілуді болжайтын дәл осындай диапазонда келеді, бұл CAGR 17,5% құрайды. Осы болжамдар арасындағы сәйкестік TaC жабынының тұрақты өсу фазасына өтіп жатқанына сенімділік береді.

Бұл нарықты кім қамтамасыз ететініне келетін болсақ, ол жоғарыда шоғырланған. Momentive Technologies, Tokai Carbon және Toyo Tanso бірге жаһандық кірістің шамамен 76% құрайды [10]. Географиялық тұрғыдан алғанда, Солтүстік Америка нарықтың шамамен 45% жетекшілік етеді, ал Азия-Тынық мұхиты аймағы шамамен 41% артта қалды. Алайда бұл аймақтық теңгерім өзгере бастады. Қытай өндірушілері алшақтықты жабу үшін көп қаражат жұмсауда және VeTek Semiconductor - бұл мысал: компанияның CVD TaC жабу мүмкіндігі енді диаметрі 750 мм болатын құрамдас бөліктерге дейін кеңейіп, оны бөлшектерді өңдеуге қабілетті өте аз отандық ойыншылардың қатарына жатқызады.

Болашаққа қарап, 8 дюймдік SiC субстраттарына көшу өндірістік жабдықта жылу өрісінің біркелкілігі мен жабын сенімділігі үшін жоғары жолақты белгілейді. Бұл тенденцияның өзі TaC жабынының таяу жылдар бойы вафли өндірісіндегі стратегиялық материал ретіндегі рөлін күшейтуі мүмкін.

6. VeTek Semiconductor компаниясының TaC жабу технологиясы

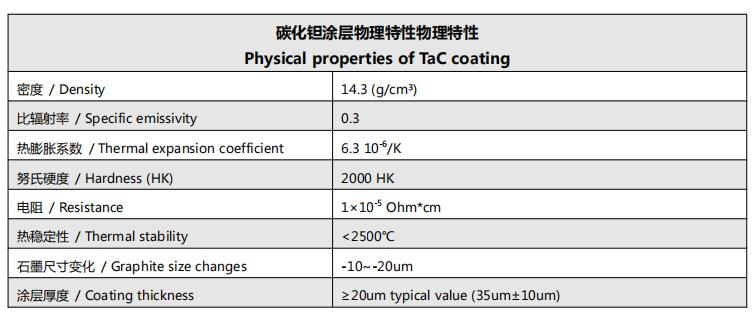

Деректер көзі: VeTek Semiconductor өнімінің техникалық сипаттамалары

VeTek CVD TaC жабыны жақсы температура тұрақтылығымен, өте жоғары тазалығымен, H₂/NH₃/SiH₄/Si коррозиясына төзімділігімен, күшті термиялық соққыға төзімділігімен, графиттік негіздерге жоғары адгезиямен және біркелкі жабынмен жабылады. Оны индукциялық қыздыру қабылдағыштары, қарсылық қыздыру элементтері және термиялық қорғаныс бөліктері сияқты негізгі компоненттерге қолдануға болады. Компания графит, керамикалық немесе отқа төзімді металл субстрат құрамдас бөліктерін өндіру үшін кеңейтілген өңдеу мүмкіндіктеріне ие және SiC немесе TaC керамикалық жабындарын бір реттік өндірісте өңдеуді, сондай-ақ тұтынушы жеткізетін бөлшектерді жабу қызметтерін ұсынады.

7. Қорытынды

Үшінші буындағы жартылай өткізгіштер өнеркәсібі үлкен өлшемдерге (8 дюймдік), жоғары қуат тығыздығына және төмен шығындарға қарай жылдамдайтындықтан, өндіріс процестеріндегі материалдың өнімділігіне қойылатын талаптар барған сайын қатал бола түсуде. Өте жоғары балқу температурасымен, керемет химиялық инерттілігімен және тамаша механикалық қасиеттерімен CVD TaC жабыны 2000°C жоғары температурадағы жартылай өткізгіш процестер үшін «алтын стандартқа» айналуда. SiC монокристалының өсуінен GaN эпитаксисіне дейін, MOCVD жылытқыштарынан пластинкалы тасымалдағыштарға дейін TaC жабыны жартылай өткізгіштерді өндіру үшін таптырмас материалды негіз болып табылады.

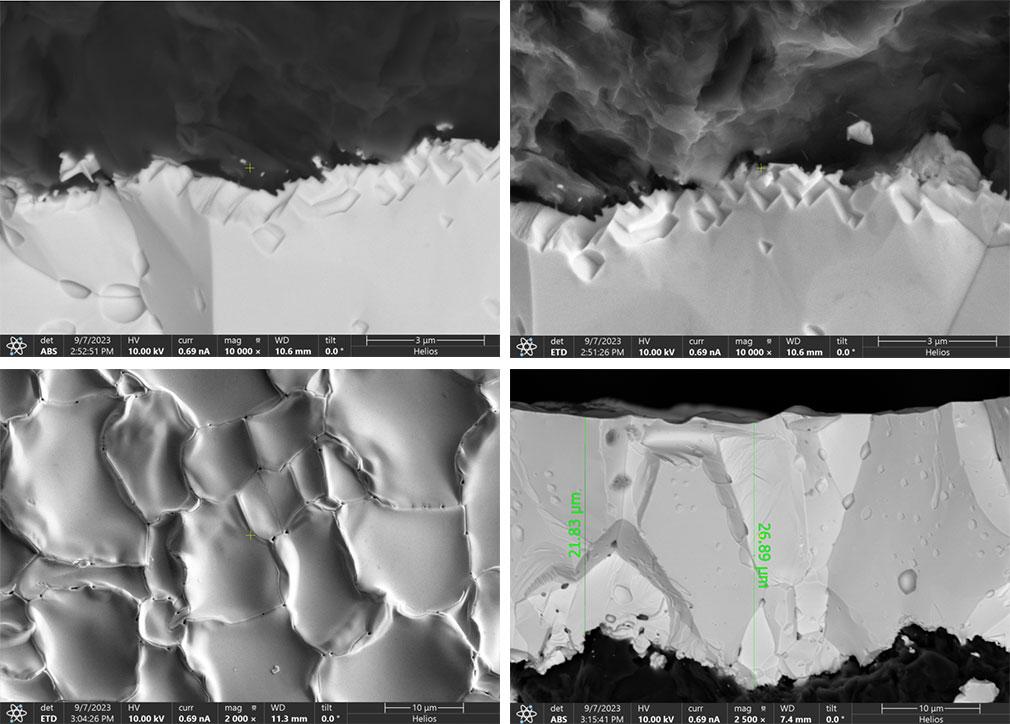

VeTek Semiconductor үздіксіз ҒЗТКЖ инвестициялары және технологиялық итерация арқылы жаһандық тұтынушыларға жоғары сапалы CVD TaC жабын өнімдері мен теңшелген шешімдерді ұсынуға ұмтылады. Егер сізге егжей-тегжейлі техникалық деректер, SEM көлденең қимасының талдауы немесе тапсырыс бойынша сызбаны бағалау қажет болса, бізге хабарласыңыз.

Анықтамалар

[1] Sun, J., Zhang, Q., & Li, X. (2021).Көміртекті материалдардағы тантал карбиді жабындарын зерттеудің барысы. Материалтанудағы прогресс.(ScienceDirect сайтында қол жетімді)

[2] Ким, Д.Ю., т.б. (2016).TaCl₅-C₃H₆-Ar-H₂ жүйесінен тантал карбидінің химиялық буының тұндыру. Корей керамикалық қоғамының журналы, 53(6), 597-603.

[3] Ма, К., Ху, Р., Лю, Х., Ян, С., Лу, X., Лю, Д., ... Гао, П. (2026).Әртүрлі қатал жағдайларда графит негізіндегі TaC жабындарының микроқұрылымы мен механикалық қасиеттерінің эволюциясын зерттеу. Қорытпалар мен қосылыстар журналы, 1061. doi: 10.1016/j.jallcom.2026.187440

[4] Фан, В., Ку, Х., Чанг, С. И., т.б. (2019).TaC жабынының SiC PVT процесін басқаруға және кристалл сапасына әсерін зерттеу. Бірлескен зерттеу деректері,Dong-Eui университеті, Оңтүстік Корея.

[5] Менг, Дж., т.б. (2022).Үлкен өлшемді SiC монокристалын өсіру үшін тигель құрылымын оңтайландыру арқылы өсу сапасын бақылау. Crystal Growth журналы,600, 126929. doi:10.1016/j.jcrysgro.2022.126929

[6] QYResearch. (2025).Жаһандық TaC жабын нарығының болжамы, терең талдау және 2031 жылға дейінгі болжам.
