LPE реакция камерасындағы жарты ай дегеніміз не?

Кремний карбиді (SiC) эпитаксистік жүйелерінде көптеген негізгі реактор компоненттері жартылай өткізгіштерді өндіру өнеркәсібінен тыс бейтаныс болып қалады. Осы құрамдастардың бірі - LPE реакция камераларында жиі қолданылатын графит негізіндегі құрылымдық бөлік «Жарты ай».

Halfmoon өзі вафельді тасымалдаушы болмаса да, ол жоғары температурадағы эпитаксиалды өсу процестері кезінде реактордың тұрақтылығын сақтауда маңызды рөл атқарады. SiC жартылай өткізгіш өндірісі үлкен пластинкаларға және процесті қатаң бақылауға көшкен сайын, ішкі реактор компоненттерінің дизайны мен материал өнімділігі маңызды бола бастады.

LPE реакциялық камерасын түсіну

LPE (Liquid Phase Epitaxy) - жартылай өткізгіштерді өндіруде қолданылатын кристалды өсіру әдісі. SiC эпитаксистік жүйелерінде реакция камерасы өте күрделі жағдайларда жұмыс істейді, мыналарды қамтиды:

• Жоғары температуралар
• Реактивті технологиялық газдар
• Ұзақ термиялық циклдар
• Ластануды қатаң бақылау
• Тұрақты газ ағынына қойылатын талаптар

LPE реакторлары сияқты заманауи SiC эпитаксистік жүйелері тұрақты термиялық өріс құрылымдарына және реакция камерасындағы газ ағынын басқаруға қатты сүйенеді. Температураның таралуындағы немесе газ ағынының біркелкілігіндегі шағын ауытқулар да эпитаксиалды қабат сапасына және пластинаның консистенциясына тікелей әсер етуі мүмкін.

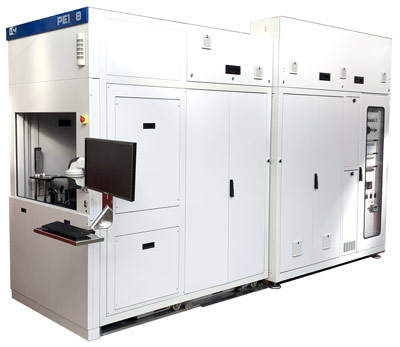

LPE PE1O6 SiC эпитаксистік реакторы, SiC пластинаның жетілдірілген өсуі үшін пайдаланылатын көлденең ыстық қабырға жүйесі.

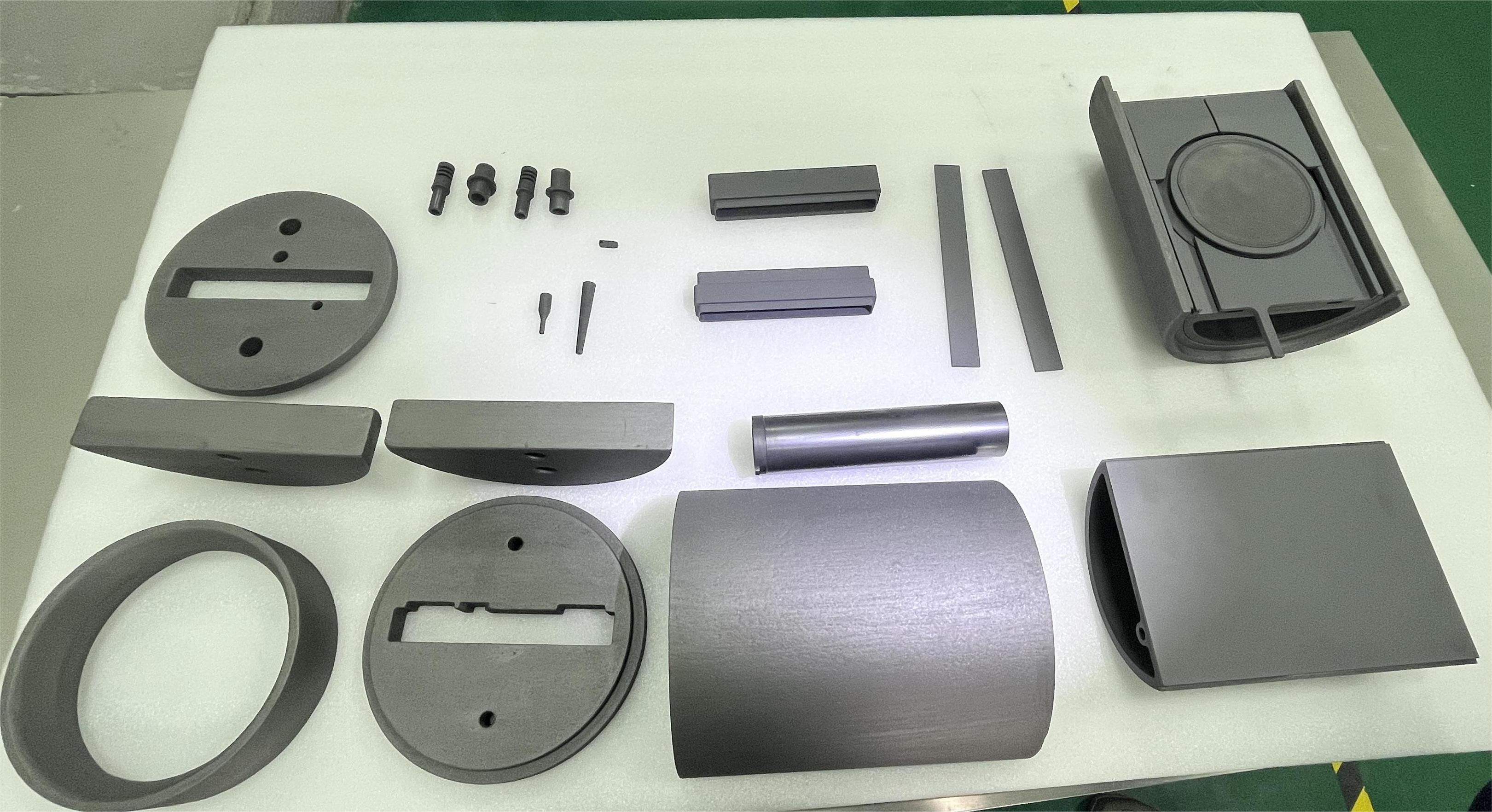

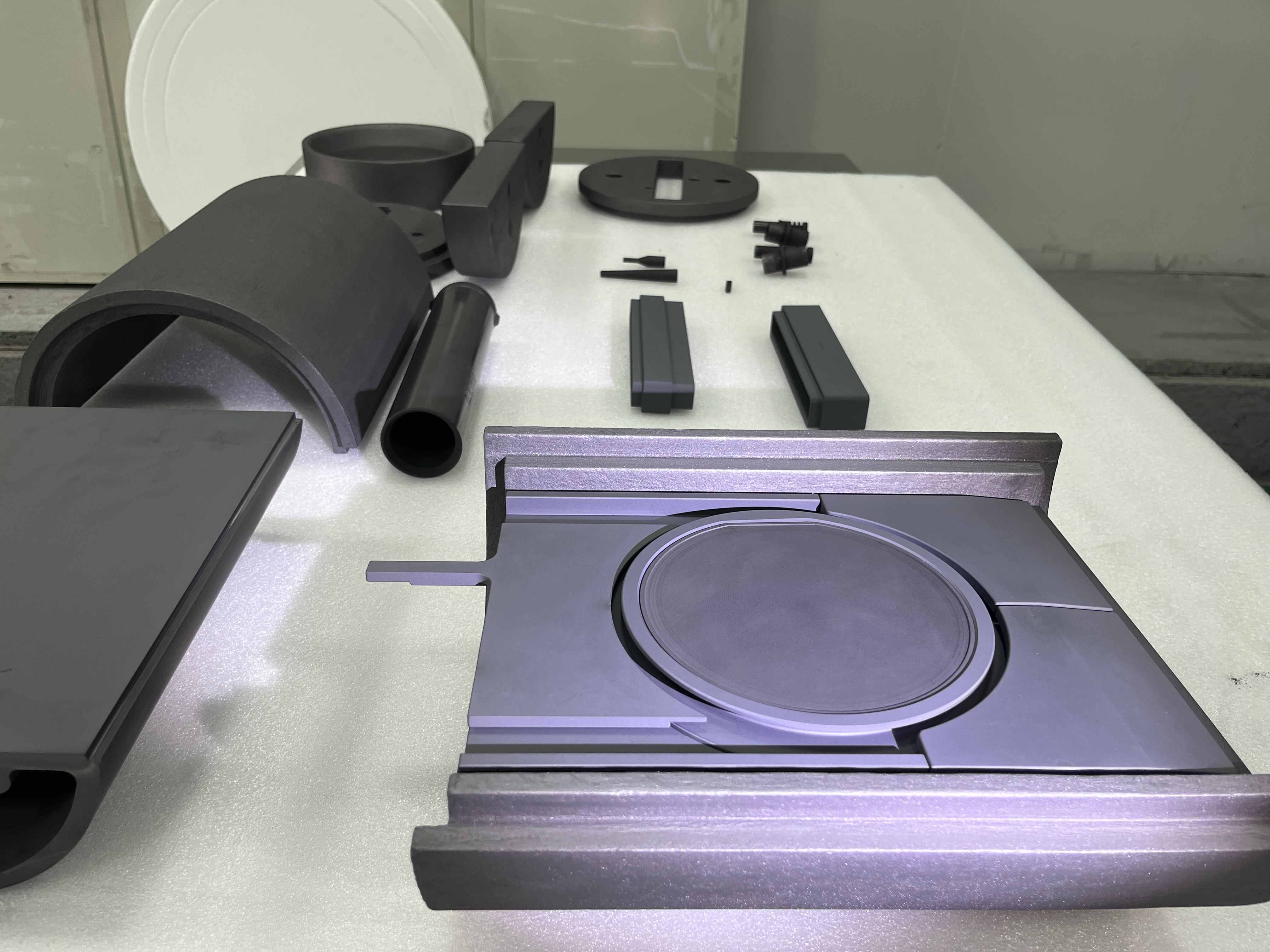

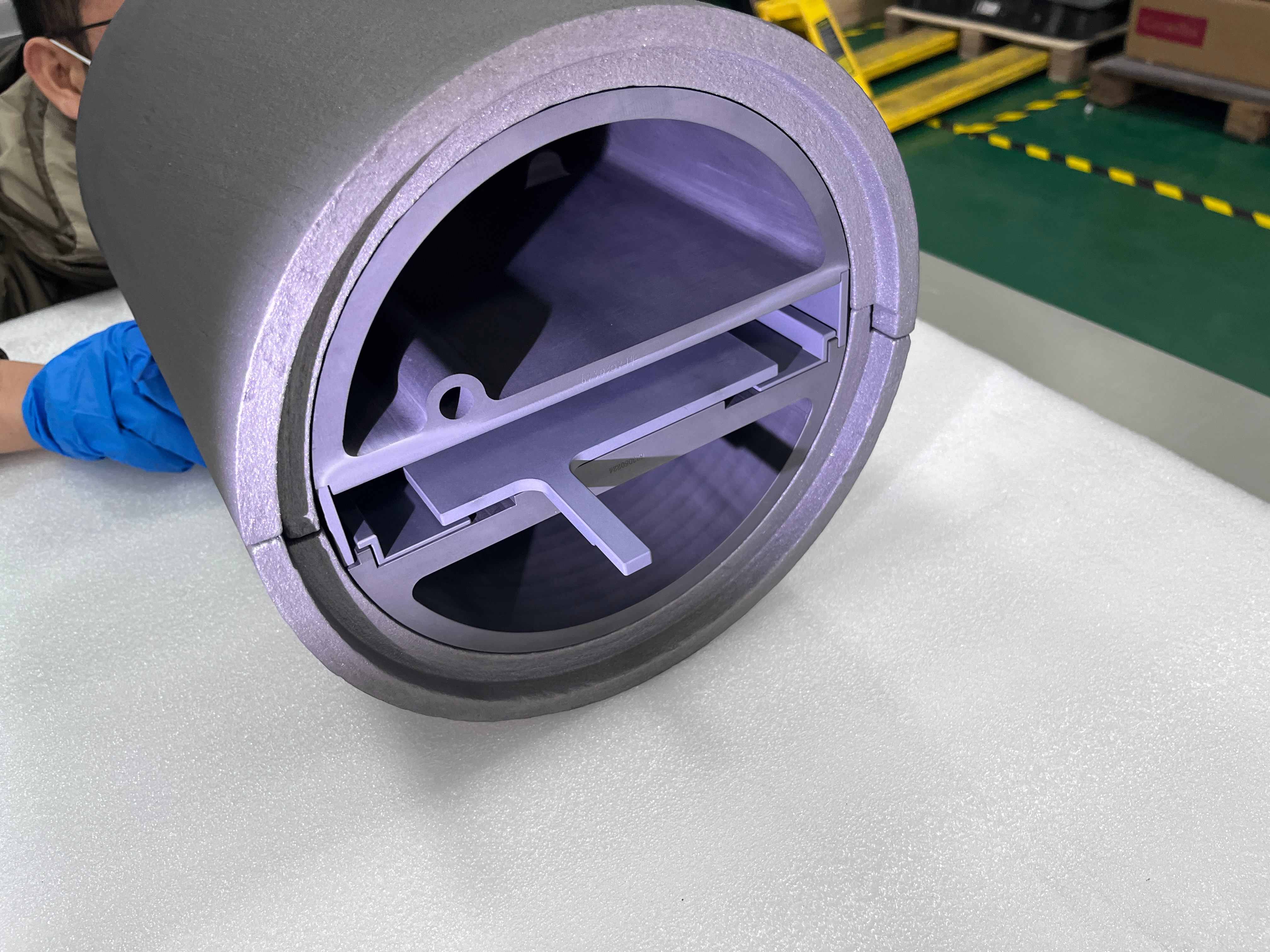

Камераның ішінде графит негізіндегі бірнеше компоненттер эпитаксиалды өсу үшін бақыланатын жылу және химиялық ортаны құру үшін бірге жұмыс істейді. Жарты ай - осы тірек құрылымдық компоненттердің бірі.

Неліктен ол «Жарты ай» деп аталады?

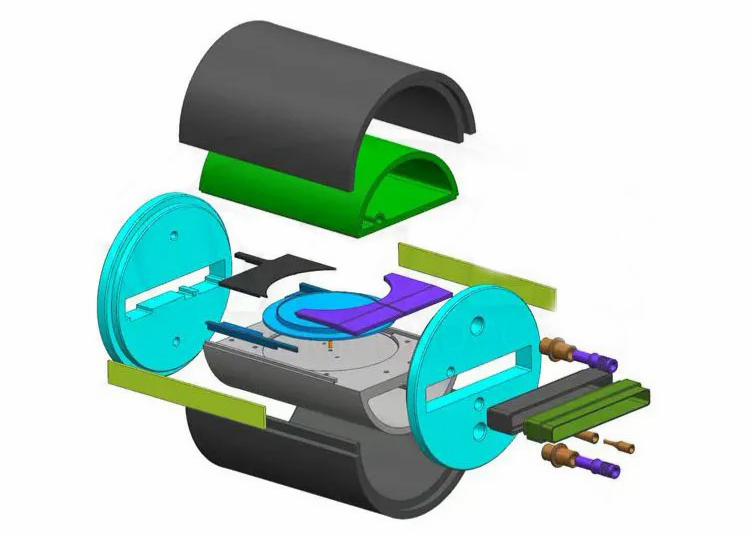

Бөлшек өз атауын негізінен пішініне байланысты алады. Көптеген LPE реакторларында компонент ыстық аймақ аймағына орнатылған кезде жарты шеңбер немесе жарты ай құрылымына ұқсайды.

Әртүрлі жабдық өндірушілері сәл өзгеше дизайнды пайдаланады. Кейбір Halfmoon бөліктері қалыңырақ, кейбіреулері қосымша тірек құрылымдарын қамтиды, ал кейбіреулері камераның ішіндегі айналмалы жинақтармен тікелей байланысты.

Нақты реакторлық жүйелерде геометрия әдетте бір әмбебап стандартқа сай емес, жылу өрісімен және камераның орналасуымен бірге оңтайландырылған.

Жартылай ай компонентінің функциялары

Реактор конструкциялары әртүрлі болғанымен, Halfmoon компоненттері әдетте бірнеше маңызды функцияларға үлес қосады.

1. Тірек реактор құрылымдары

Эпитаксистік реактордың ішінде көптеген графит бөліктері қыздыру циклдері кезінде қайта-қайта кеңейіп, кішірейіп отырады. Осыған байланысты ішкі тірек құрамдастарының механикалық тұрақтылығы ұзақ өндірісте маңызды болады.

Кейбір реактор конструкцияларында жарты ай жоғары температуралық жұмыс жағдайында жақын орналасқан камералық құрылымдардың салыстырмалы орнын сақтауға көмектеседі. Тіпті шамалы деформация камераның туралануына немесе процестің қайталануына әсер етуі мүмкін.

2. Газ ағынының тұрақтылығын қамтамасыз ету

SiC реакторының ішіндегі газ ағынының әрекеті сырттан қарағанда күрделірек. Жоғары температурада камераның ішіндегі салыстырмалы түрде кішігірім құрылымдық өзгерістердің өзі жергілікті ағын жағдайларын өзгертуі мүмкін.

Реактор платформасына байланысты жарты ай технологиялық газдардың ыстық аймақ аймағында қалай қозғалатынына жанама әсер етуі мүмкін. Бұл реакторды әзірлеу кезінде ішкі камера геометриясының жиі мұқият оңтайландырылуының бір себебі.

3. Жылу өрісін үйлестіру

Қазіргі заманғы эпитаксиялық жүйелер мұқият басқарылатын жылу градиенттерін қажет етеді. Камера ішіндегі графит компоненттерінің орналасуы жылуды бөлуге және жылу тиімділігіне әсер етеді.

Жарты айдың компоненттері жанама әсер етуі мүмкін:

• Жылудың шағылысуы
• Жылу балансы
• Жергілікті температураның тұрақтылығы
• Термиялық қорғаныс өнімділігі

Бұл үлкен өлшемді вафлиді өңдеу үшін маңыздырақ бола түседі.

4. Тірек механикалық айналу жүйелері

Кейбір LPE жүйелері эпитаксиалды өсу кезінде тұндыру біркелкілігін жақсарту үшін айналмалы жинақтарды пайдаланады. Бұл конфигурацияларда Төменгі жарты ай камераның ішіндегі жақын айналатын немесе тірек құрылымдарымен біріктірілуі мүмкін.

Механикалық талаптар өте күрделі болуы мүмкін, өйткені реактор жоғары температурада да, химиялық реактивті жағдайларда да үздіксіз жұмыс істеуі керек.

Неліктен графит әлі күнге дейін реакторлық жүйелерде кеңінен қолданылады?

Тіпті бүгінгі күні графит жартылай өткізгіш термиялық өрісті қолдану үшін ең практикалық материалдардың бірі болып қала береді. Ол салыстырмалы түрде жеңіл, күрделі пішіндерді өңдеуге болады және көптеген металдар істен шығатын температурада тұрақты қасиеттерді сақтайды.

Реактор өндірушілері үшін тағы бір артықшылығы - графиттің дәл өңдеуге жақсы жауап беруі, бұл тар камералық кеңістіктерде орнатылған компоненттер үшін маңызды.

Сонымен қатар, жалаңаш графиттің де шектеулері бар. Реактивті технологиялық газдардың ұзақ уақыт әсер етуінде және қайталанатын термиялық циклде бет бірте-бірте ыдырауы немесе бөлшектердің пайда болуы мүмкін. Осыған байланысты қазіргі заманғы SiC эпитаксистік жүйелерінде қапталған графит құрылымдары жиі қолданылады.

CVD SiC жабынының рөлі

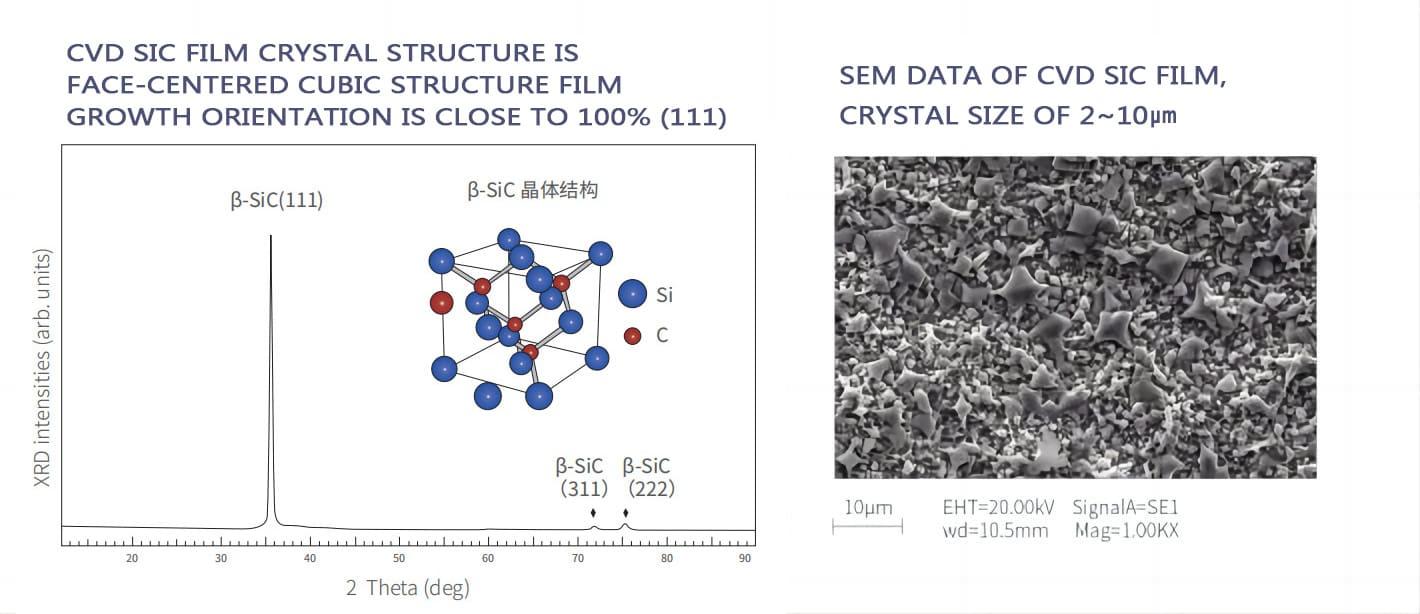

CVD SiC (химиялық булардың тұндыру кремний карбиді) жабыны SiC эпитаксистік жүйелерінде графит реакторының құрамдас бөліктерінде кеңінен қолданылады.

Жабын графит бетінде тығыз қорғаныс қабатын құрайды, бұл жақсартуға көмектеседі:

• Коррозияға төзімділік
• Бет тазалығы
• Тозуға төзімділік
• Термиялық соққы өнімділігі
• Процестің тұрақтылығы

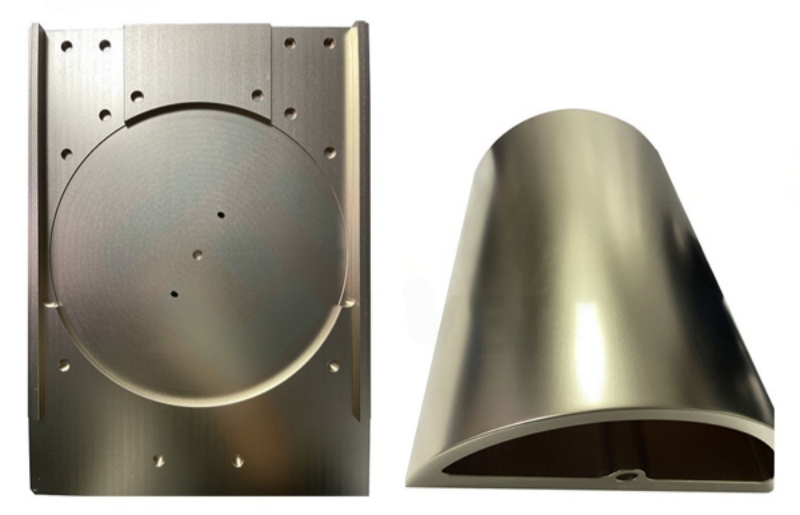

SiC қапталған графит құрамдастары қазір жиі кездеседі:

• Суцепторлар
• Вафельді тасымалдаушылар
• Камера төсеніштері
• Газ ағынының құрамдас бөліктері
• Жарты ай жиналыстары

Неліктен көбірек компаниялар TaC жабындарын зерттейді?

Соңғы жылдары TaC жабыны жетілдірілген жартылай өткізгіш термиялық өріс қолданбаларында, әсіресе жоғары температурада SiC процестерінде көбірек назар аудара бастады.

Мұның бір себебі - кейбір келесі буын кристалды өсіретін жүйелер әдеттегі жабын материалдары ұзақ процесс циклдерінде үлкен термиялық және химиялық стресске ұшырауы мүмкін жағдайларда жұмыс істейді.

Дәстүрлі SiC жабындарымен салыстырғанда, TaC әдетте өте жоғары температурада күшті химиялық тұрақтылықты көрсетеді. Осыған байланысты зерттеушілер мен жабдық өндірушілер оның болашақ жоғары температуралы реактор жүйелері үшін әлеуетін бағалауды жалғастыруда.

Реактордың айналасындағы жылу оқшаулағыш материалдар

Құрылымдық графит бөліктерінен басқа, жылу оқшаулағыш материалдар да реактордың жұмысына қатты әсер етеді.

Жартылай өткізгіш жүйелер жиі қолданылады:

• Жұмсақ графит киіз
• Қатты графит киіз
• PAN негізіндегі көміртекті талшық киіз
• Көміртекті композициялық оқшаулағыш материалдар

Бұл материалдар жылу жоғалуын азайтуға және ұзақ өсу циклдері кезінде тұрақты температураның таралуын сақтауға көмектеседі.

Заманауи SiC эпитаксисіндегі талаптардың артуы

SiC өнеркәсібі 200 мм пластина платформаларына қарай жылжыған сайын, ішкі реактор компоненттері термиялық тұрақтылық, өлшемдік дәлдік және ластануды бақылау үшін барған сайын қатаң талаптарға тап болады.

Электрлік көліктердің, жаңартылатын энергия жүйелерінің және жоғары жиілікті электр электроникасының қарқынды дамуы SiC пластинкаларына сұранысты жеделдетуде.

Платформалардың өлшемдері 4 дюймден 6 дюймдік және 8 дюймдік платформаларға дейін ұлғайған сайын, реактор құрамдастары мыналарға қатысты қатаң талаптарға сай болуы керек:

• Өлшемдік дәлдік
• Қаптау біркелкілігі
• Термиялық тұрақтылық
• Тазалықты бақылау
• Механикалық сенімділік

Тіпті жарты ай жинақтары сияқты тірек камералық құрамдас бөліктер де техникалық жағынан талап етілуде.

Қорытынды

Жарты ай LPE реакция камерасының ішіндегі салыстырмалы түрде қарапайым графит құрылымы болып көрінуі мүмкін, бірақ ол термиялық тұрақтылықты, газ ағынын үйлестіруді және механикалық қолдауды қоса алғанда, реактор жұмысының бірнеше маңызды аспектілеріне ықпал етеді.

Оның эволюциясы сонымен қатар жартылай өткізгіш өндірісіндегі кеңірек тенденцияларды көрсетеді: жоғары температура, таза процестер, үлкен пластиналар және неғұрлым жетілдірілген материалды жасау.

SiC эпитаксисінің технологиясы дамуын жалғастырған сайын, реактор компоненттері мен жабын технологиялары бұдан да мамандандырылған және өнімділікке негізделген болады.
