Aixtron G10 компоненттері: өнімділігі жоғары SiC эпитаксисінің негізгі бөліктері

Кремний карбиді (SiC) технологиясы үлкен пластиналар мен жоғары өнімділікке қарай жылжиды. That means advanced epitaxy systems like the Aixtron G10 platform are becoming more and more important in third-generation semiconductor manufacturing.

Compared to older reactors, Aixtron G10 systems need tighter control over thermal fields, gas flow stability, particle contamination, and how long parts last. Әрбір ішкі реактор құрамдас бөлігі эпитаксиалды өсу сапасына, пластинаның біркелкілігіне және өндіріс тұрақтылығына тікелей әсер етеді.

Бұл мақала SiC эпитаксистік жүйелерінде қолданылатын негізгі Aixtron G10 компоненттерімен таныстырады. Біз олардың не істейтінін, қандай материалдарды қажет ететінін және жоғары температурада жартылай өткізгішті өңдеуде неге маңызды екенін түсіндіреміз.

Aixron G10 компоненттері дегеніміз не?

Aixron G10 компоненттері SiC эпитаксистік камерасының ішінде орналасқан негізгі ішкі реактор бөліктері болып табылады. Together, they help keep thermal conditions stable, optimize gas distribution, support wafer rotation, and cut down on contamination during high-temperature epitaxial growth.

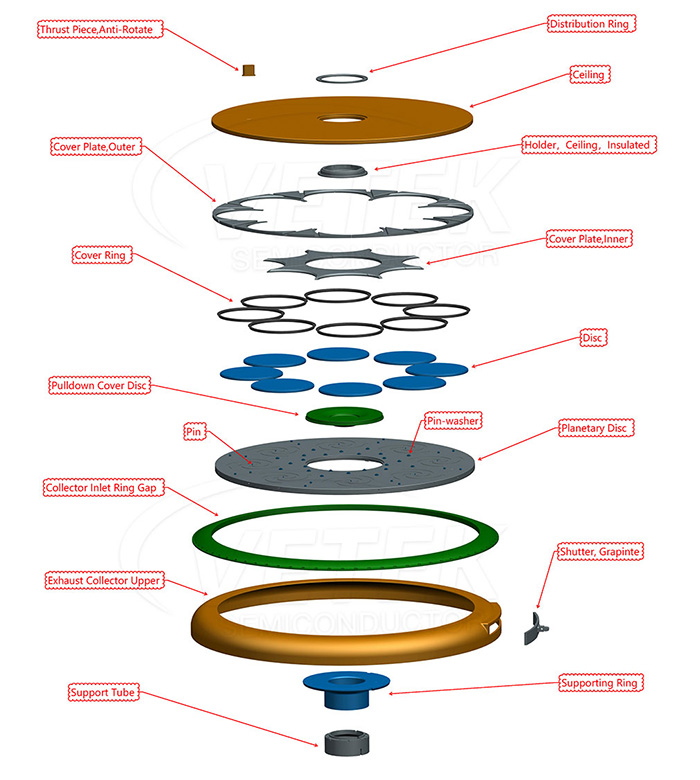

Aixron G10 реакторында кездесетін әдеттегі бөлшектерге мыналар жатады:

• Төбе
• Тарату сақинасы
• Қаптау сақинасы
• Жабық тақтайшалар
• Планетарлық диск
• Ашылатын қақпақ дискі
• Шығару коллекторы
• Қолдауыш сақина
• Қолдау түтігі
• Графит жапқышы
• Істік және түйреуіш шайба жинақтары

Бұл бөліктердің көпшілігі силан және көмірсутектер сияқты коррозиялық технологиялық газдардың әсеріне ұшыраған кезде 1500 ° C жоғары температурада үздіксіз жұмыс істейді. Сондықтан материалдың өнімділігі өте маңызды.

Aixron G10 реакторының негізгі функционалды аймақтары

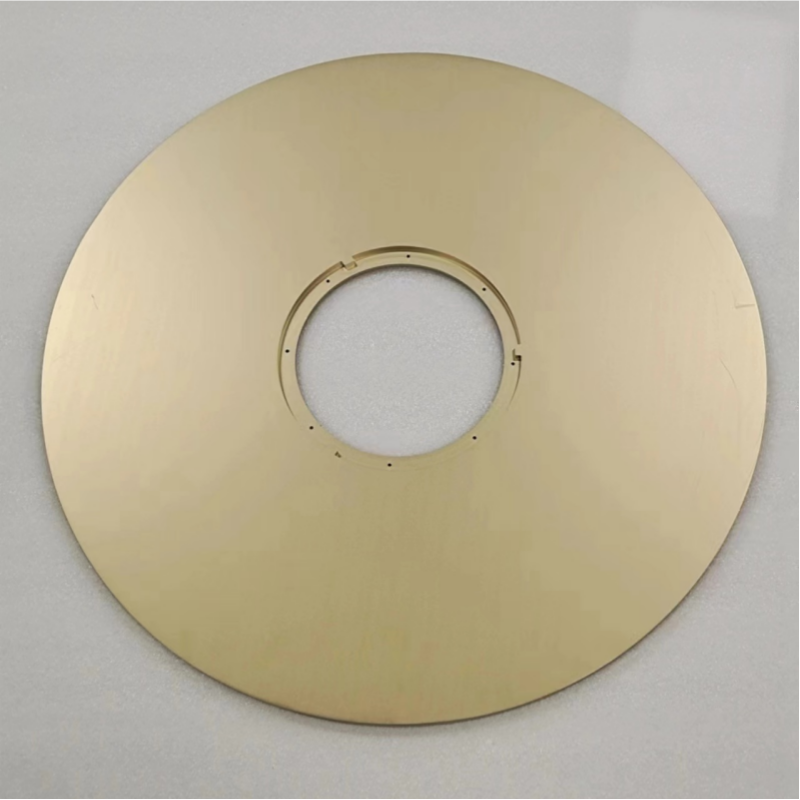

1. Төбенің құрамдас бөліктері

Төбе реактордың жылу өрісінің негізгі бөлігі болып табылады. Ол камераның температурасын тұрақты ұстауға көмектеседі, газ ағынын бағыттайды және жоғарғы реактор құрылымдарын тікелей қызудан қорғайды.

Жақсы төбенің құрамдас бөліктері болуы керек:

• Қатты термиялық тұрақтылық
• Бөлшектердің аз генерациясы
• Коррозияға күшті төзімділік
• Біркелкі жабын сапасы
• Ұзақ мерзімді өлшем тұрақтылығы

CVD SiC қапталған графит - бұл жерде кең таралған таңдау, себебі ол сізге графиттің жылу өткізгіштігін және кремний карбидінің химиялық төзімділігін береді.

2. Тарату сақинасы

Тарату сақинасы камера ішіндегі газ ағынын басқарады және бағыттайды. Газ таратудың біркелкі болуы барлық пластиналар бойынша дәйекті эпитаксиалды қабат қалыңдығына қол жеткізу үшін маңызды.

Егер газ ағыны жақсы бақыланбаса, сіз келесі жағдайларға тап болуыңыз мүмкін:

• Қалыңдықтың өзгеруі
• Допингтік сәйкессіздіктер
• Беттік ақаулар
• Вафли шығымдылығы төмен

Сондықтан бұл бөлік үшін жоғары өңдеу дәлдігі мен біркелкі жабын өте маңызды.

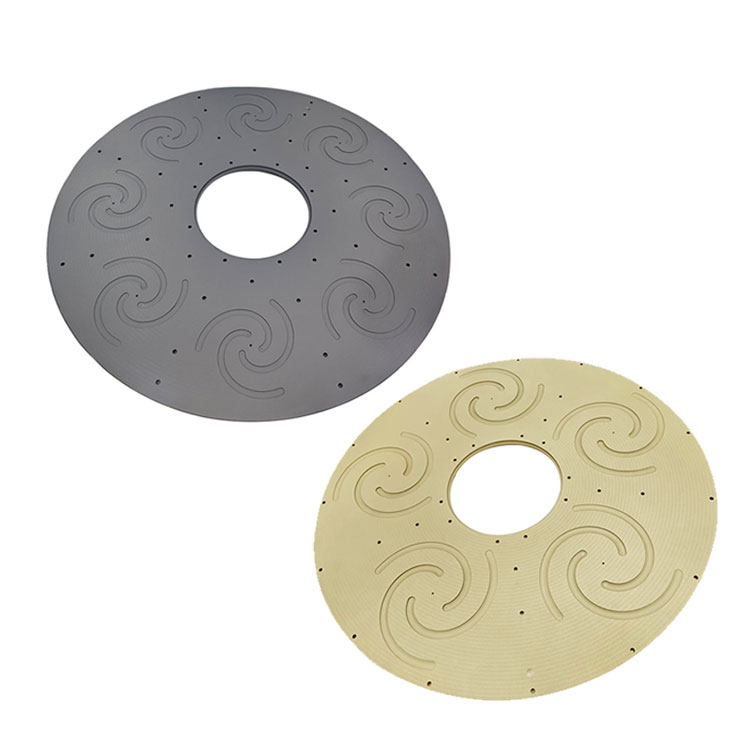

3. Планетарлық диск жүйесі

Планетарлық диск - эпитаксиалды өсу кезінде пластиналарды айналдыратын нәрсе. Тегіс айналу температураның біркелкілігін жақсартады және барлық вафельдердің бірдей газ әсеріне ие болуын қамтамасыз етеді.

Үлкен көлемдегі SiC пластинасын өндіру үшін планеталық жүйе мыналарды сақтауы керек:

• Жақсы тегістік
• Төмен термиялық деформация
• Жоғары құрылымдық беріктік
• Қайталап қыздыру және салқындату арқылы тұрақты жұмыс

Дискінің өзі әдетте жетілдірілген CVD SiC жабыны бар жоғары таза графиттен жасалған.

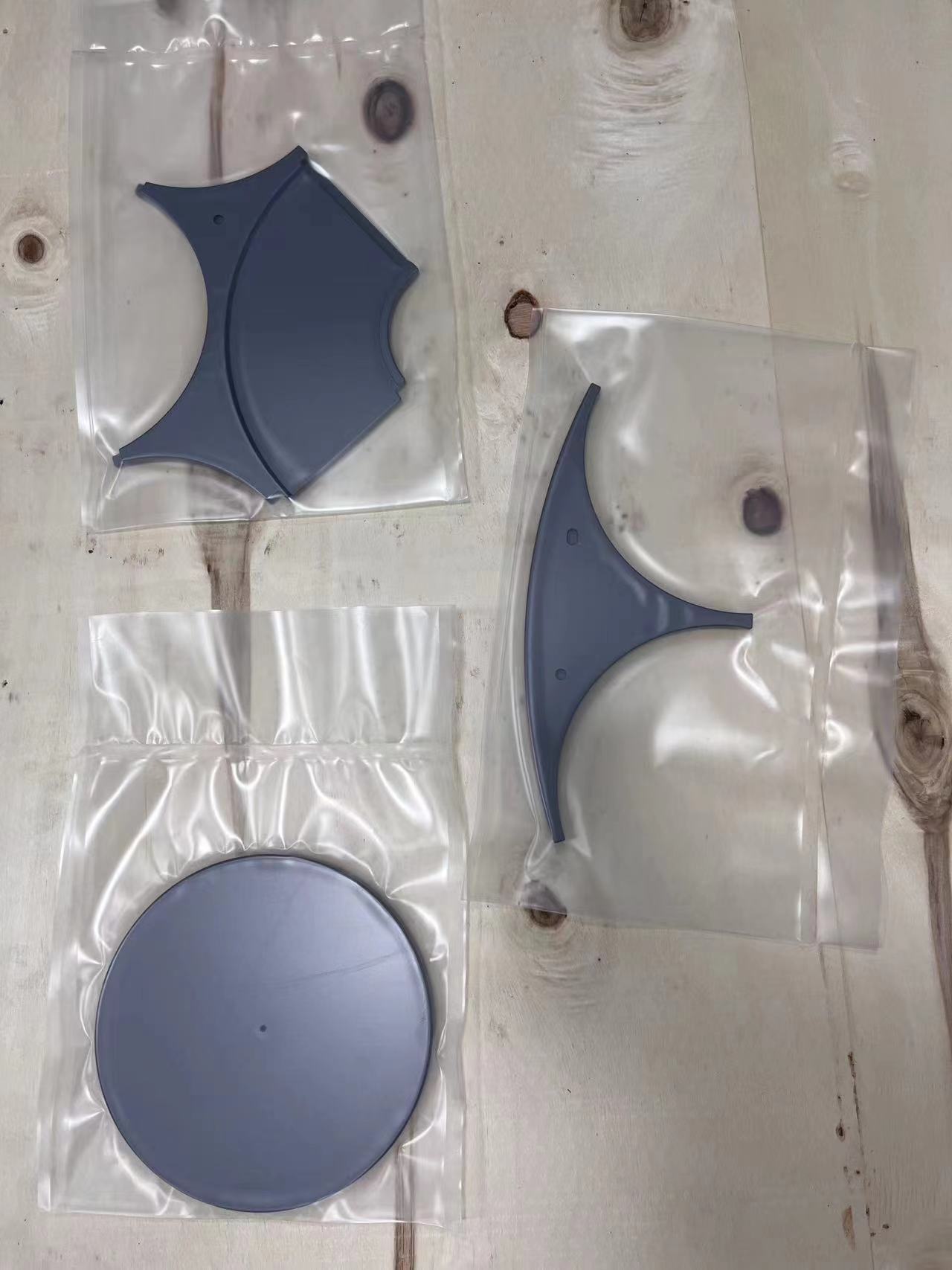

4. Қақпақ сақиналары мен қақпақтар

Қақпақ сақиналары мен қақпақ тақталары белгілі бір реактор аймақтарын қорғайды және жылу өрісін тұрақтандыруға көмектеседі.

Бұл бөліктер көмектеседі:

• Қажетсіз тұндыруды азайтыңыз
• Бөлшектердің ластануын азайтыңыз
• Графит құрылымдарын қорғаңыз
• Камераның қызмет ету мерзімін ұзарту

Олар көптеген термиялық циклден өткендіктен, жабынның күшті адгезиясы міндетті болып табылады.

5. Шығатын коллектор жүйесі

Шығару коллекторы пайдаланылған газ ағынын басқарады және камераның қысымын тұрақты ұстауға көмектеседі.

Тұрақты сору ағыны мыналарға әкеледі:

• Процестің қайталануы жақсырақ
• Таза камера ортасы
• Бөлшектердің аз жиналуы
• Техникалық қызмет көрсету арасындағы ұзағырақ аралық

Жетілдірілген SiC эпитаксистік жүйелерінде шығарындылармен байланысты бөліктер агрессивті химиялық заттар мен термиялық кернеулерге төтеп беруі керек.

SiC эпитаксиясында материалды таңдау неге маңызды?

SiC эпитаксисі - бұл қиын орта. Дәстүрлі материалдар жиі келесі мәселелерге тап болады:

• Қаптаманың түсуі
• Графит эрозиясы
• Термиялық крекинг
• Бөлшектердің генерациясы
• Қысқа қызмет мерзімі

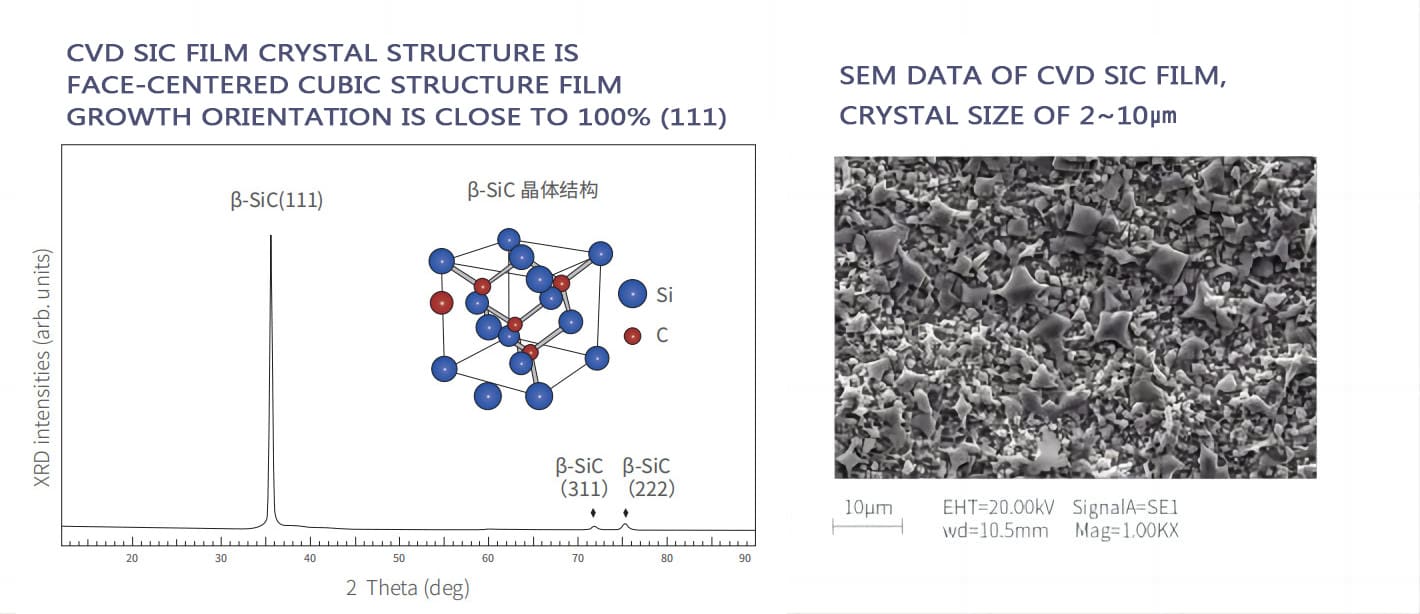

Осы мәселелерді шешу үшін жетілдірілген жартылай өткізгіш реакторлар CVD SiC қапталған графитке жүгінеді. CVD SiC жабыны сізге мыналарды береді:

• Тамаша химиялық төзімділік
• Жоғары тазалық
• Үлкен термиялық соққыға төзімділік
• Ластану қаупі төмен
• Ұзақ пайдалану мерзімі

Дәл қазір бұл SiC эпитаксистік реакторының жоғары сапалы бөліктері үшін ең көп қолданылатын материалдардың бірі.

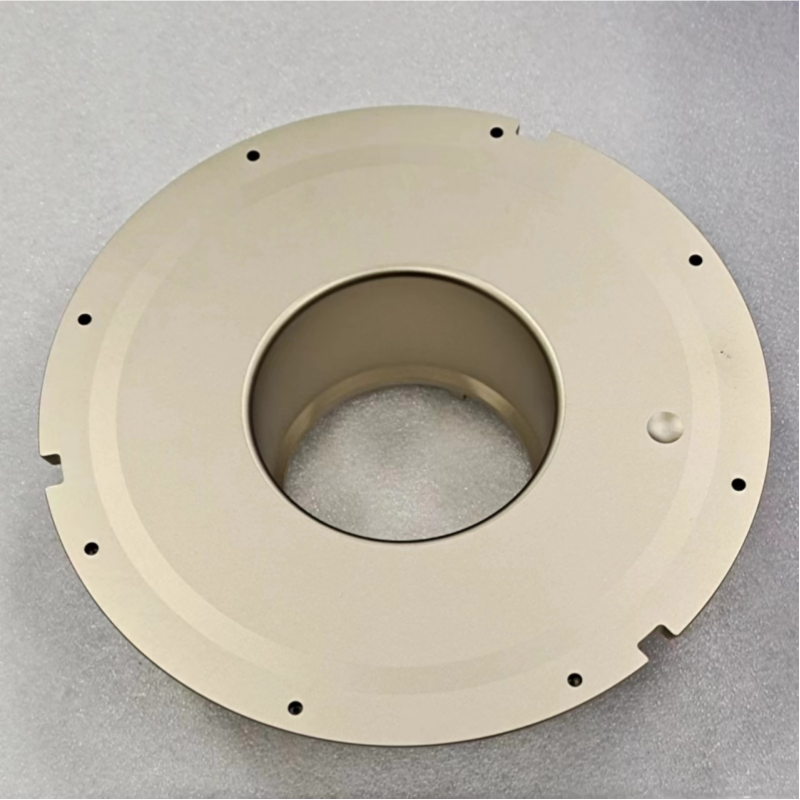

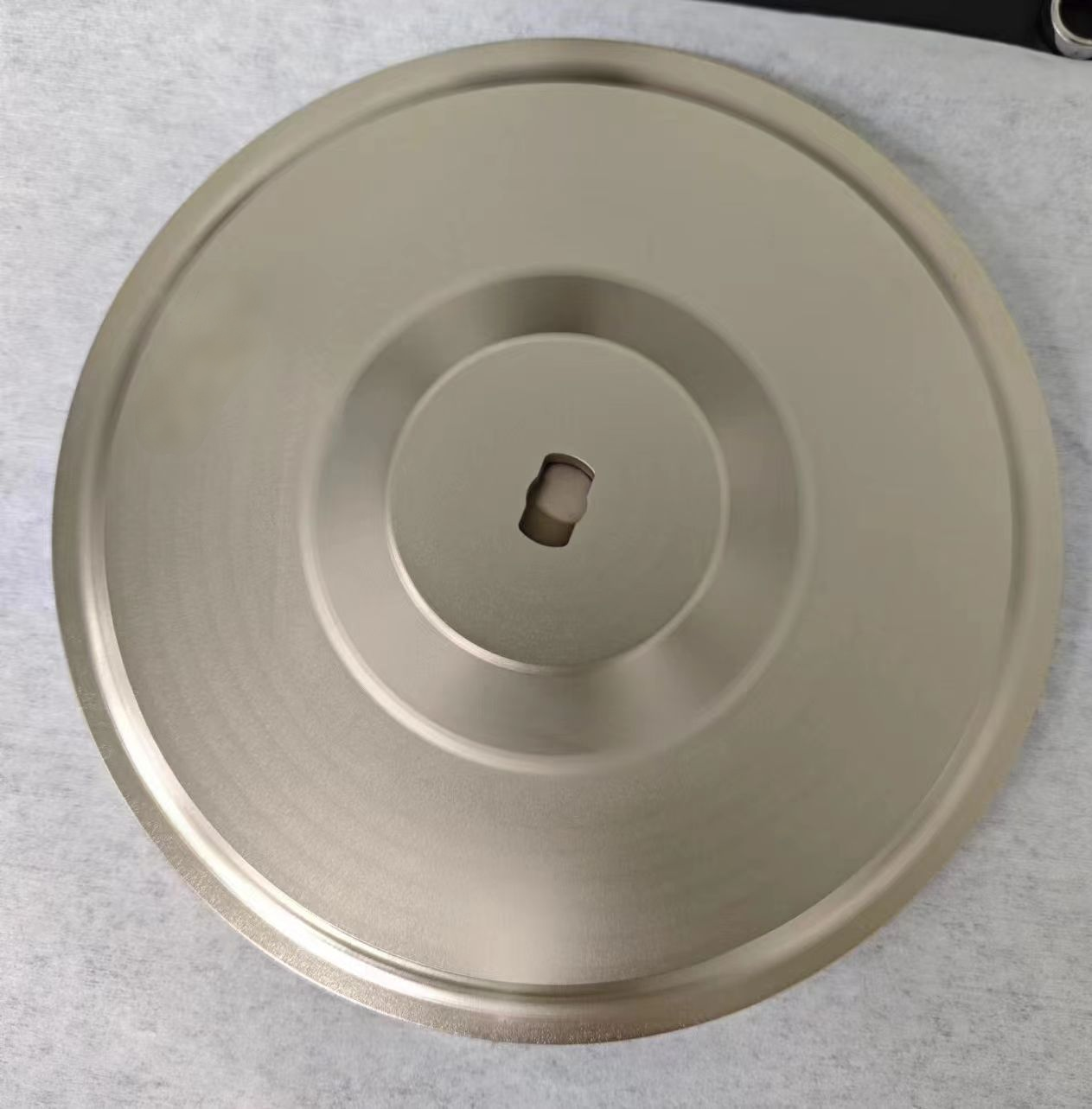

TaC (тантал карбиді) жабыны ультра жоғары температура қолданбалары үшін келесі қадам ретінде пайда болады. Кәдімгі SiC жабындарымен салыстырғанда, TaC жабындары мыналарды ұсынады:

• Жақсырақ жоғары температура тұрақтылығы
• Күшті коррозияға төзімділік
• Бөлшектердің пайда болу қаупі төмен
• 2000°C жоғары тұрақты жұмыс

TaC жабындары үлкенірек пластиналар мен жоғары температураларды пайдаланатын болашақ платформалар үшін әсіресе перспективалы болып көрінеді.

Aixron G10 құрамдастарына арналған өндіріс қиындықтары

Жоғары сапалы Aixtron G10 компоненттерін жасау үшін алдыңғы қатарлы өндірістік мүмкіндіктер қажет, соның ішінде:

• Жоғары тазалықтағы графитті тазарту
• Дәлдікпен CNC өңдеу
• Жартылай өткізгішті жабынға арналған орталар
• CVD жабынының біркелкі технологиясы
• Үлкен өлшемді құрамдастарды өңдеу
• Қатаң тазалық пен өлшемді бақылау

Тіпті өлшемдердегі немесе жабынның біркелкілігіндегі кішкене ауытқу реактордың тұрақтылығына және эпитаксистік өнімділікке әсер етуі мүмкін.

VeTek жартылай өткізгішінің Aixtron G10 компоненттеріне арналған мүмкіндігі

VeTek Semiconductor жартылай өткізгішті графитке және кеңейтілген эпитаксистік қолданбаларға арналған жабу технологияларына маманданған.

Біз мыналармен үйлесімді теңшелетін компоненттерді ұсынамыз:

• Aixron G10
• Aixron G5
• SiC эпитаксистік жүйелері
• MOCVD реакторлары

Біздің өнім ассортименті мыналарды қамтиды:

• CVD SiC қапталған графит компоненттері
• TaC жабынының құрамдас бөліктері
• Планетарлық дискілер
• Төбенің құрамдас бөліктері
• Қаптама сақиналары
• Графиттің жылу өрісінің бөліктері
• Қатты SiC компоненттері

Бұл өнімдер SiC эпитаксиясында, жарықдиодты эпитаксияда және жетілдірілген жартылай өткізгіш термиялық өріс жүйелерінде кеңінен қолданылады.

Қорытынды

SiC жартылай өткізгіш өндірісі үлкен пластиналар мен жоғары өндіріс тиімділігіне ұмтылған сайын, Aixtron G10 компоненттері реактордың тұрақтылығы мен эпитаксиалды сапасы үшін маңыздырақ болып келеді.

Төбелік құрылымдар мен планеталық дискілерден бастап газ тарату және шығару жүйелеріне дейін әрбір компонент жылуды басқаруға, ластануды бақылауға және пластинаның консистенциясына тікелей әсер етеді.

Тазалығы жоғары графиттік материалдарды, CVD SiC жабынының озық технологиясын және жаңа буын TaC жабындарын біріктіре отырып, заманауи реактор бөліктері болашақ жартылай өткізгіш өнеркәсібі үшін SiC эпитаксисінің өндірісін тұрақты және тиімді етуге көмектеседі.
