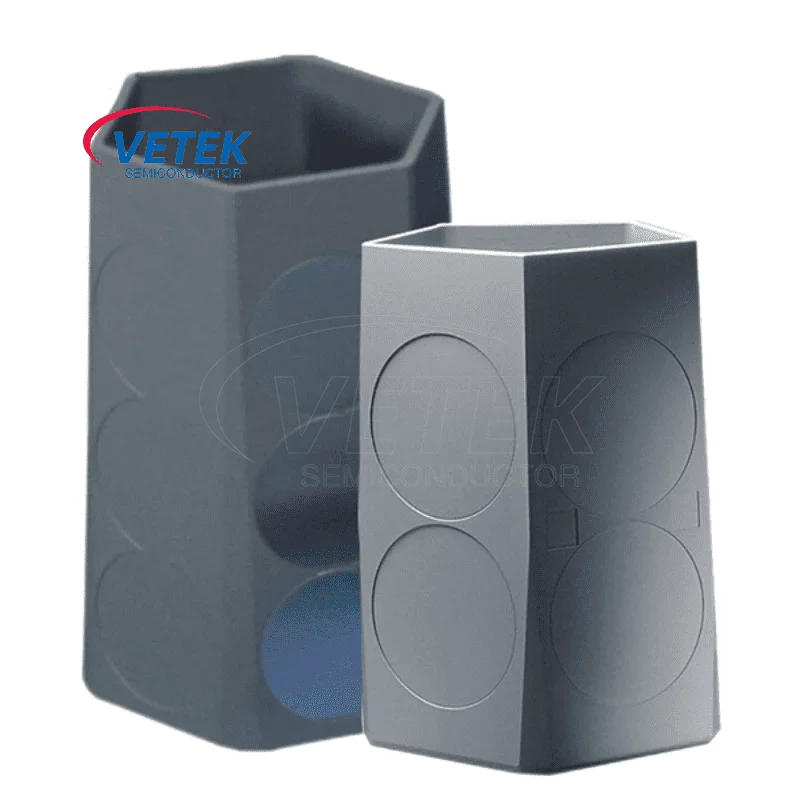

CVD-ді жабылған баррель Сусептор

Ветек жартылай өткізгіш CVD, драйверлі баррель Сусепторды жартылай өткізгіштердегі эпитакситтік процестерге арналған және өнімнің сапасы мен өнімділігін жақсарту үшін тамаша таңдау. Бұл SIC жабынының графиттік негізі қатты графикалық құрылымды қабылдайды және CVD процесі бар, ол өте жақсы термиялық өткізгіштікке, коррозияға төзімділігі мен жоғары температураға төзімділігі жоғары және эпитаксиальды өсу кезінде қатты ортаға тиімді төтеп бере алады.

Өнім материалы және құрылымы

CVD Bart Bart Susceptor - бұл квадрат матрицаның бетіне (SI, SIC, GAN WAPERS) CVD / MOCVD жабдықтерінде (мысалы, SI, SIC, GAN WAPER) жабыны бар барж тәрізді тірек компоненті, ол негізінен CVD / MOCVD жабдықтары мен біркелкі жылу өрісін жоғары температурада ұсынады.

Бөшелі құрылым көбінесе ауа ағынын таратуды және жылу өрісінің біркелкілігін оңтайландыру арқылы эпитаксиальды қабаттың өсу тиімділігін арттыру үшін бірнеше вафлиді өңдеу үшін қолданылады. Дизайн газ ағынының және температуралық градиентті бақылауды ескеруі керек.

Негізгі функциялар және техникалық параметрлер

Жылу тұрақтылығы: Деформацияны немесе термиялық күйзелістерді болдырмас үшін жоғары температуралық тұрақтылықты 1200 ° C деңгейінде ұстау қажет.

Химиялық инерция: SIC жабыны коррозиялық газдардың (мысалы, H₂, HCL) және металл органикалық қалдықтарының эрозиясына қарсы тұруы керек.

Жылу біркелкілігі: Эпитаксиальды қабаттың қалыңдығы мен допингтің біркелкілігін қамтамасыз ету үшін температураны таратудың ауытқуы ± 1% -дан арылу керек.

Техникалық талаптарды жабу

Тығыздық: графитті матрицаны толығымен жабыңыз. Газдың матрицасын матрицалық коррозияға апармаңыз.

Облигацияның күші: қабығын пиллингке жол бермеу үшін жоғары температуралы цикл бойынша өту керек.

Материалдар мен өндірістік процестер

Қаптама материалдарын таңдау

3C-SIC (β-SIC): оның жылу кеңею коэффициенті графиттің (4,5 × 10⁻⁶ / ℃) жақын болғандықтан, ол жоғары жылу өткізгіштік пен жылу соққыларына айналды.

Балама: TAC жабыны шөгінді ластануды азайтуға болады, бірақ процесс күрделі және қымбат.

Қаптауды дайындау әдісі

Химиялық будың тұндыруы (CVD): Графитті беттерге газды реакция арқылы салатын негізгі әдіс. Қаптау тығыз және қатты байланыстырады, бірақ ұзақ уақыт кетеді және улы газдарды емдеуді қажет етеді (мысалы, SIH₄).

Ендіру әдісі: Процесс қарапайым, бірақ жабынның біркелкілігі нашар, ал тығыздығын жақсарту үшін кейінгі емдеу қажет.

Нарық жағдайы және локализацияның барысы

Халықаралық монополия

Голландиялық XYCard, Германияның SGL, Жапонияның Toyo көміртегі және басқа компаниялары әлемдік үлестің 90% -дан астамын алады, бұл жоғары нарыққа шығады.

Үй технологиялық серпілісі

Semixlab жабынның халықаралық стандарттарына сәйкес келді және құлап кетуден жабысып кетудің алдын алу үшін жаңа технологиялар жасады.

Графит материалында бізде SGL, TOYO және т.б.

Әдеттегі өтініштер

Ган эпитаксиалды өсуі

Sapphire субстарын Mocvd жабдықтарында MOCVD жабдықтарында және радиодандырылған және RF құрылғыларына тұндыру (мысалы, Хемс сияқты, мысалы, Хемс сияқты), NH₃ және TMGA атмосферасына төтеп беру 12.

SIC қуат құрылғысы

Өткізгіштің өткізгіштігі, эпитаксиальды өсу, мысалы, Мозфец және SBD сияқты жоғары вольтты құрылғыларды өндіруге арналған SIC қабаты, мысалы, 500-ден астам циклдің базасы 17.

CVD кВт-жабынының квадрат құрылымының SEM деректері:

CVD-дің негізгі физикалық қасиеттері:

Ол жартылай өткізгіш CVD CIC Қапталған Barrel Susceptor дүкендері:
