Тиімділік пен шығындарды оңтайландырудың кілті: CMP суспензиясының тұрақтылығын бақылау және таңдау стратегияларын талдау

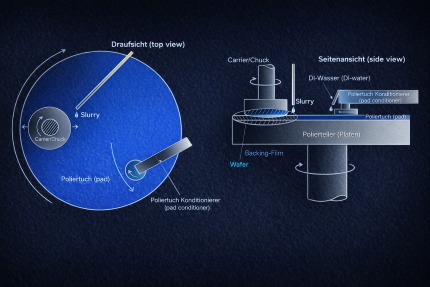

Жартылай өткізгіштер өндірісіндеХимиялық механикалық планаризация (CMP)процесс келесі литография қадамдарының сәтті немесе сәтсіздігін тікелей анықтай отырып, пластинаның бетінің планаризациясына қол жеткізудің негізгі кезеңі болып табылады. CMP-дегі маңызды шығын материалы ретінде жылтырату суспензиясының өнімділігі Жою жылдамдығын (RR) бақылаудың, ақауларды азайтудың және жалпы өнімділікті арттырудың соңғы факторы болып табылады.

Бұл нұсқаулық CMP суспензиясының техникалық негізін жүйелі талдауды қамтамасыз етеді және шығындарды азайту мен тиімділікке қол жеткізу үшін күрделі өндірістік орталарда процестің тұрақтылығын қалай сақтау керектігін зерттейді.

I. CMP суспензиясының типтік құрамы

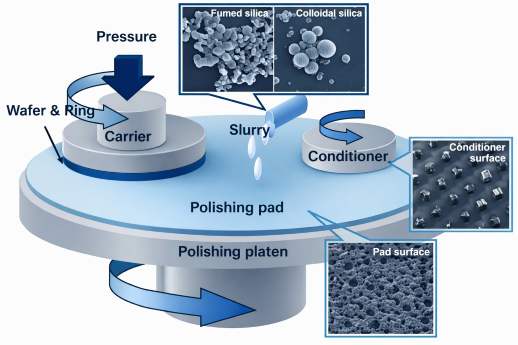

Кәдімгі CMP суспензиясы келесі негізгі компоненттерден тұратын химиялық әсер мен физикалық механикалық күштің синергетикалық өнімі болып табылады:

Абразивтер: механикалық жою мүмкіндіктерін қамтамасыз етеді. Жалпы түрлеріне нано өлшемді кремний диоксиді, церия және алюминий тотығы жатады.

Тотықтырғыштар: металдың бетін тотықтыру арқылы химиялық реакция жылдамдығын арттыру; қарапайым мысалдарға H₂O₂ немесе темір тұздары жатады.

Хелат агенттері: ерітуді жеңілдету үшін металл иондарымен комплекстер түзеді.

Коррозия ингибиторлары: мақсатты емес аймақтардағы коррозияны басу арқылы материалды таңдауды жақсартыңыз.

Қоспалар: реакция терезесін және жүйе тұрақтылығын сақтау үшін пайдаланылатын рН реттегіштері мен дисперсенттерді қосыңыз.

Шламның химиялық және физикалық әрекеті мақсатты материалдың сипаттамаларына дәл сәйкес келуі керек; әйтпесе, сызаттар, ыдыс-аяқтар және коррозия сияқты ақаулар пайда болады.①

II. Әртүрлі материалдарға арналған суспензия жүйелері

Өйткені әртүрлі пластинаның материалдық қасиеттеріпленка қабаттары айтарлықтай ерекшеленеді, суспензиялар реттеліп, мақсатты болуы керек:

III. Негізгі өнімділік көрсеткіштері

Тиімділікті арттыру әлеуетін бағалау кезінде келесі техникалық көрсеткіштер өте маңызды:

Жою жылдамдығы (RR): Фабриканың өткізу қабілетіне тікелей әсер ететін уақыт бірлігіне (нм/мин) алынған материалдың қалыңдығы.

Селективтілік: мақсатты материалды жою жылдамдығының көршілес материалдарға қатынасы; жоғары селективтілік мақсатты емес қабаттарды жақсы қорғайды.

In-Wafer Non-Uniformity (WIWNU): Вафли бетіндегі планаризацияның дәйектілігін өлшейді.

Ақаулық: сызаттар және микро-бөлшек қалдықтары сияқты өнімділікті төмендететін маңызды көрсеткіштерді қамтиды. Шламның тұрақтылығы: суспензияның сақтау және пайдалану кезінде жолақ, агломерация немесе тұнбаға қарсы тұру қабілеті.

IV.Процесс тұрақтылығын жақсартуға арналған салалық үздік тәжірибелер

Ұзақ мерзімді «шығындарды азайту және тиімділікті арттыру» үшін жетекші жартылай өткізгіш кәсіпорындар тұрақтылықты басқарудың келесі тәжірибелеріне назар аударады:

Химиялық және механикалық күштердің дәлдік тепе-теңдігі: абразивтердің химиялық құрамдас бөліктерге қатынасын дәл баптау арқылы реакция тепе-теңдігі молекулалық деңгейде сақталады, бұл көзде жуу ақауларын азайтады.

Сұйықтық тұрақтылығы және сүзуді басқару: суспензия айналымы жүйесіндегі рН ауытқуларын қатаң бақылау, жоғары тиімді сүзу технологиясымен үйлескенде, бөлшектердің агломерациясынан туындаған сызаттардың өзгермелілігін болдырмайды.

Теңшелетін процесті сәйкестендіру: Арнайы суспензиялар әртүрлі физикалық қаттылықтар үшін әзірленген (мысалы, қаттылығы жоғары SiC немесе нәзік төмен K материалдары).

Жүйелілікті бақылау стандарттары: Қатаң пакеттік бақылау стратегиясын құру RR және WIWNU сияқты негізгі көрсеткіштердің жаппай өндірісте біркелкі болуын қамтамасыз етеді.

Aавторы:Сера-Ли

Анықтама:

①CMP суспензиясын таңдау: Материалдық перспектива – AZoM

②Химиялық механикалық планаризация суспензиясының химиясына шолу – Entegris
