TAC жабынымен SIC кристалдарындағы ақаулар мен тазалықты оңтайландыру

1.Бағының тығыздығы айтарлықтай төмендеді

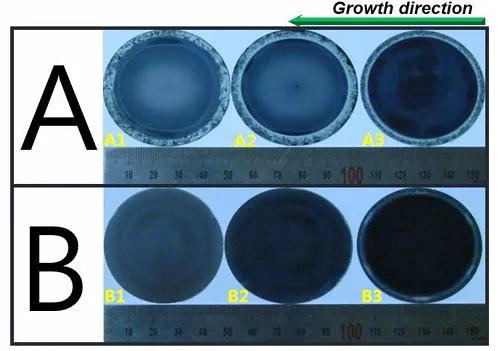

ТаTAC жабыныКөміртекті капсула фенменонды графигін және SIC балқымалар арасындағы тікелей байланысты толығымен жояды, ол микротүттердің ақаулық тығыздығын едәуір азайтады. Тәжірибелік мәліметтер көрсеткендей, TAC қапталған кристалдардағы көміртекті жабыннан туындаған микротобаның ақауларының тығыздығы дәстүрлі графит кристранттарымен салыстырғанда 90% -дан астамға азаяды. Кристалл беті біркелкі дөңес, ал шетінде поликристалды құрылым жоқ, ал қарапайым графитті кристранттар жиі поликристалды және кристалды депрессия және басқа да ақаулар болады.

2. Кірпелі ингибирлеу және тазалықты жақсарту

TAC материалы SI, C және N буларына жақсы химиялық инерстерге ие және графиттегі азотты сияқты азоттың кристаллға тигізетін қоспалардың алдын алады. GDMS және HALL тесттері көрсеткендей, кристаллдағы азоттың шоғырлануы 50% -дан астамға азайды, ал қарсыласу дәстүрлі әдіспен 2-3 есе өсті. TA элементінің мөлшері тіркелгенімен (атомдық пропорция <0,1%) болса да, жалпы қоспалардың жалпы құрамы 70% -дан жоғары болды, бұл кристаллдың электрлік қасиеттерін едәуір жақсартады.

3. Кристальды морфология және өсудің біркелкілігі

TAC жабыны кристалды өсу интерфейсіндегі температуралық градиентті реттейді, бұл кристалды қисық бетінде, дөңес иілген бетіне өсіп, жиектің өсу қарқынын графикациялануға мүмкіндік береді, сондықтан дәстүрлі графикалық крестке арналған жиектерден тұрады. Нақты өлшеу көрсетілгендей, TAR-дің кристалл құймасының диаметрі TAR-дің пайда болуымен ауыратындығы €2%, ал кристалды бордақылау (RMS) 40% жақсарады.

Термиялық өріс және жылу беру сипаттамалары бойынша TAC жабынының реттеу механизмі

ТАК жабынын басқа да шексіз материалдармен салыстыру

Материал түрі	Температураның төзімділігі	Химиялық инерстер	Механикалық беріктік	Кристальды ақау тығыздығы	Типтік қосымшалар сценарийлері
TAC қапталған графит	≥2600 ° C	SI / C буымен реакция жоқ	Mohs қаттылығы 9-10, күшті жылу соққыға қарсы тұрақтылық	<1 cm⁻² (микропиптер)	Жоғары тазалық 4 сағат / 6h-SIC бірыңғай кристалды өсуі
Жалаң графит	≤2200 ° C	Si буын босату c	Төмен күш, жарылуға бейім	10-50 CM⁻²	Қуат құрылғыларына арналған экономикалық тиімді SIC субстраттары
Sic қапталған графит	≤1600 ° C	Жоғары температурада SI түзетін SI-мен реакция жасаңыз	Жоғары қаттылық, бірақ сынғыш	5-10 см	Ортаға арналған материалдар Ортаңғы жартылай өткізгіштерге арналған материалдар
Bn өте қауіпті	<2000K	Босатылған қоспалар	Нашар коррозияға төзімділік	8-15 см	Құрама жартылай өткізгіштерге арналған эпитаксиалды субстраттар

TAC жабыны химиялық тосқауылдың үш есе механизмі арқылы SIC кристалдарының сапасының жан-жақты жақсарғанына қол жеткізді, бұл химиялық тосқауыл, жылу өрісін оңтайландыру және интерфейс

• Ақауды басқару Микротехника тығыздығы 1 см⁻²-ден аз, ал көміртекті жабын толығымен жойылады
• Тазалықты жақсарту: азотты концентрация <1 × 10½ cm⁻⁻³ е, төзімділік> 10⁴ · · См;
• Жылу тиімділігінің біркелкілігін арттыру Өсудің тиімділігінің біркелкілігін арттыру қуатты тұтынуды 4% -ға азайтады және өлімге әкелетін өмірді 2-ден 3 есеге дейін арттырады.
