Жоғары тазалық кеуекті графит дегеніміз не?

Соңғы жылдары энергияны тұтыну, көлем, тиімділік және т.б. тұрғысынан электронды құрылғыларға қойылатын талаптар жоғарылатыла бастады. ӘЖК-де үлкен жолақ бар, жоғары деңгейдегі күш, жоғары термиялық өткізгіштік, жоғары қанықтық электронды ұтқырлық және жартылай өткізгіш материалдардың кемшіліктерін қажет ететін жоғары химиялық тұрақтылық. SIC кристалдарын қалай арттыруға болады және үлкен ауқымда әрдайым қиын мәселе болды, және жоғары тазалықты енгізукеуекті графитСоңғы жылдары сапаны тиімді жақсартадыСИК жалғыз кристалды өсім.

Ветек жартылай өткізгіш кеуекті графиттің әдеттегі физикалық қасиеттері:

PVT әдісімен SIC бір кристалды өсуіне арналған жоғары сапалы кеуекті графит

Ⅰ. Pvt әдісі

ПВТ әдісі - бұл біртұтас кристалдарды өсірудің негізгі процесі. SIC Crystal өсуінің негізгі процесі шикізаттың жоғары температурада сублимациясы, газ фазалық заттарын температуралық градиентте тасымалдау және тұқымдық кристаллдағы газ фазалық заттардың қайта қалпына келтіру өсіміне бөлінеді. Бұған сүйенсек, креслоның ішкі жағы үш бөлікке бөлінеді: шикізат, өсу қуысы және тұқымдық кристалл. Шикізат аймағында жылу жылу сәулелену және жылу өткізгіш түрінде беріледі. Қыздырылғаннан кейін, SIC шикізаты негізінен келесі реакциялармен ыдырайды:

Жінеc (s) = si (g) + c (s)

2SIC (S) = SI (G) + SIC₂(g)

2сик (s) = c (s) + si₂C (g)

Шикізат аймағында температура шикі қабырға маңындағы шикізатқа, яғни шикізат жиектерінің температурасына дейін төмендейді, яғни шикізат, яғни шикізат ішкі температурасы> Шикі материалдың ішкі температурасы, оның мөлшері, олардың мөлшері жыл сайынғы және радиалды температуралы градиенттермен салыстырылады, бұл кристаллдың өсуіне әсер етеді. Жоғарыда айтылған температуралық градиенттің әсерінен шикізат майлы қабырғаға жақындап, материалдық ағын мен кеуектіліктің өзгеруіне әкеледі. Өсу камерасында шикізат саласында пайда болатын газ тәрізді заттар осьтік температура градиентімен басқарылатын тұқымдық кристалды позицияға тасымалданады. Графиттің беті Арнайы жабынмен жабылмаған кезде, газ тәрізді заттар өсіп келе жатқан бетте реакцияға ұшырайды, Графитті өсіп келе жатқан беті, Графитті өсу кезінде C / SI қатынасын C / SI қатынасын өзгерте алады. Бұл аймақтағы жылу негізінен жылу сәулелену түрінде беріледі. Тұқымдық кристалды позицияда, өсу камерасында SI, SI2C, SIC2, SIC2 және т.б. газ тәрізді заттар, тұқымдық кристалдағы төмен температурада, тұқымдық кристалл бетіне түсуі және өсуі байқалады. Негізгі реакциялар келесідей:

Жіне₂C (g) + sic₂(g) = 3Sic (лар)

Си (G) + SIC₂(g) = 2SIC (лар)

Қолдану сценарийлеріБір кристалды SIC өсуіндегі жоғары сапалы кеуекті графитВакуумдағы немесе инертті газ ортасындағы пештер 2650 ° C дейін:

Әдебиет зерттеулеріне сәйкес, жоғары тазалық кеуекті графиті SIC жалғыз кристалының өсуіне өте пайдалы. Біз SIC жалғыз кристалының өсу ортасын және онсыз салыстырдықЖоғары тазалық кеуекті графиті.

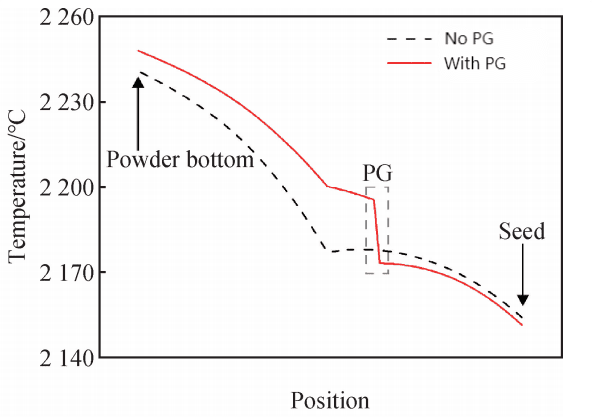

Температура вариациясы Кілісті графиті бар және онсыз екі құрылымның ортаңғы сызығында

Шикізат аймағында екі құрылымның жоғарғы және төменгі температуралық айырмашылықтары сәйкесінше 64,0 және 48,0 ℃ болып табылады. Жоғары сапалы кеуекті графиттің жоғарғы және төменгі температуралық айырмашылығы салыстырмалы түрде аз, ал осьтің температурасы біркелкі болып табылады. Қорытындыда, жоғары тазалық кеуекті графитті алдымен жылу оқшаулау рөлін ойнатады, бұл шикізаттың жалпы температурасын арттырады және шикізаттың толық сублимациясы мен ыдырауына ықпал ететін өсу камерасындағы температураны азайтады. Сонымен бірге шикізат аймағындағы осьтік және радиалды температураның айырмашылықтары азаяды және ішкі температураның біркелкілігі жақсартылған. Бұл SIC кристалдарына тез және біркелкі өсуіне көмектеседі.

Температура әсерінен басқа, жоғары тазалық кеуекті графит сонымен қатар, SIC бір кристалды печеньесіндегі газ шығынын өзгереді. Бұл негізінен жоғары тазалық кеуекті графиттің шетіндегі материалдың ағынының жылдамдығын бәсеңдететіндігінде, осылайша SIC бірыңғай кристалдарының өсуі кезінде газ шығынын тұрақтандыру.

Ⅱ. SIC бірыңғай кристалл өсу пешініндегі жоғары тазалықтың кеуекті графиті рөлі

Таза мақтаншақ кеуекті графиті бар бір кристалды кристалды пеште материалдарды тасымалдау жоғары тазалықтың кеуекті графиті арқылы шектелген, интерфейс өте ыңғайлы, және өсу интерфейсінде шеттетілмейді. Дегенмен, жоғары тазалығы кеуекті графиті бар SIC кристалдарының біртұтас кристалдарының өсуі салыстырмалы түрде баяу. Сондықтан, кристалды интерфейс үшін, жоғары тазалық кеуекті графитті тиімді түрде енгізу жиек графиттен туындаған жоғары материал ағынын азайтады, осылайша SIC Crystal-ті біркелкі етеді.

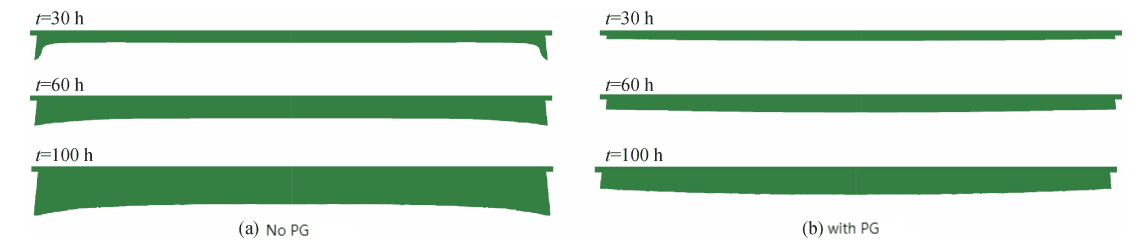

SIC-тің бір кристальды өсуі кезінде интерфейс уақыт өте келе, жоғары тазартылған кеуекті графитсіз

Сондықтан, жоғары тазалық кеуекті графит - бұл SIC кристалдарының өсу ортасын жақсарту және кристалл сапасын оңтайландыру үшін тиімді құрал.

Кеуекті графит тақтасы - кеуекті графиттің әдеттегі қолданылуы

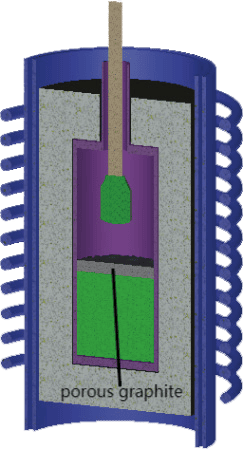

Кеуекті графит пластиналы және PVT әдісін қолдана отырып, бір кристалды дайындаудың схемалық диаграммасыCVDСиріктішала піскен материалЖартылай өткізгішті түсінуден

Ветек жартылай өткізгіштің артықшылығы оның мықты техникалық тобында және керемет қызмет көрсету тобында орналасқан. Сіздің қажеттіліктеріңізге сәйкес, біз сәйкес келемізhIsh-тазалықКеуекті графитeСізге арналған өнімдер сізге SIC бірыңғай кристалды өсу саласында үлкен жетістіктер мен артықшылықтар жасауға көмектеседі.
